A PSA DV5-ös motor vezérmű láncának modernizálása

A DV5 motor vezérmű láncának problémái és javítási/fejlesztési útmutatója

Bevezetés:

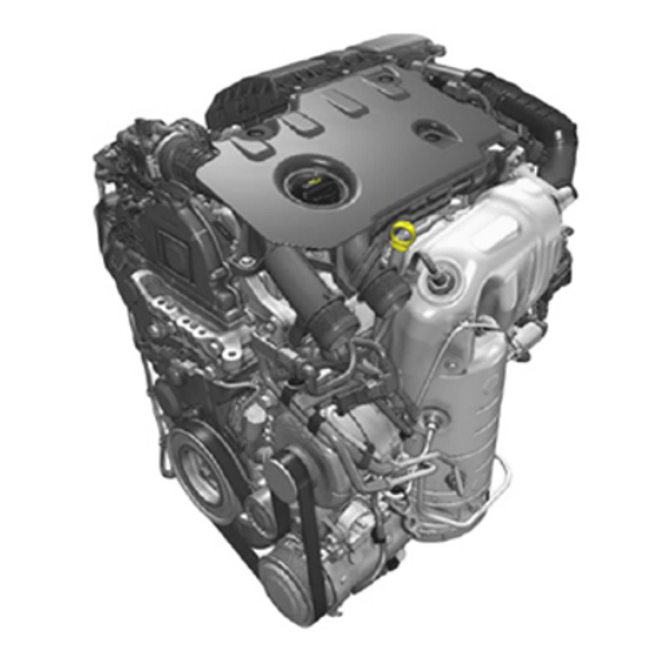

A PSA 1,5 literes HDi DV5 motor széles körben elterjedt Európában, és Peugeot, Citroën, DS, Opel, Ford és Toyota járművekben egyaránt használják. Az Euro 6 kibocsátási szabványoknak megfelelően tervezték, kiváló üzemanyag-hatékonyságot és csökkentett károsanyag-kibocsátást biztosít. Azonban modern kialakítása ellenére a DV5 motoron visszatérő vezérműlánc-problémák jelentkeztek, különösen a korai kiviteleknél.

Ez a technikai útmutató a következőket magyarázza:

• Hogyan működik a DV5 vezérlés rendszere
• A leggyakoribb DV5 vezérműlánc problémái
• Korai figyelmeztető jelek azonosítása
• Ajánlott karbantartási és javítási eljárások
• Miért érdemes a legújabb vezérműláncra váltani a tartós megbízhatóságért

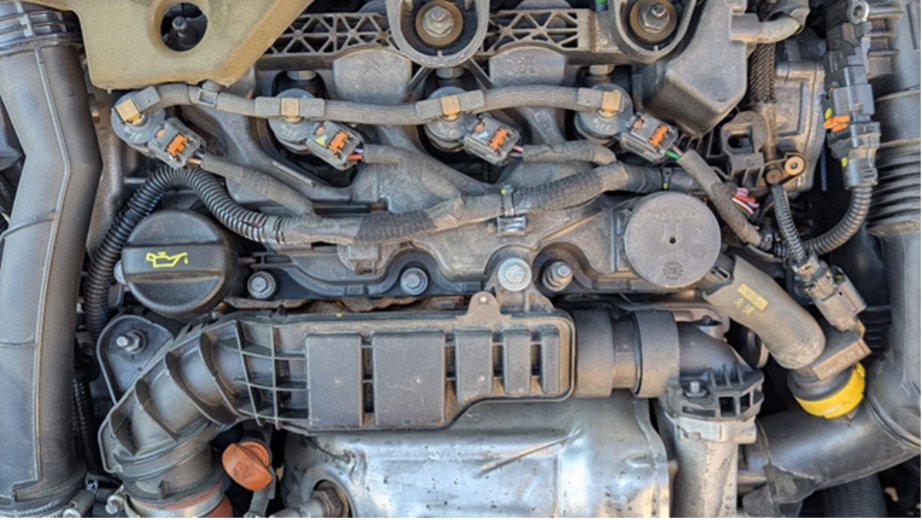

A DV5 motor architektúrájának megértése

• motorblokk Alumínium R4 DOHC konfigurációval
• Befecskendezés Közös gyűjtőcsöves magas nyomású Bosch CP 4.1
• Turbo: Fix vagy változó geometriájú változattól függően
• Kibocsátás-szabályozás:
  • EGR szelep: Az EGR a kipufogógázok visszavezetésével csökkenti az égési hőmérsékletet, ezáltal hatékonyan mérsékli a nitrogén-oxid-kibocsátást
  • DPF (dízel részecskeszűrő): A DPF szűri a koromrészecskéket, és rendszeres regenerációval biztosítja az alacsony részecskekibocsátást.
  • SCR (Szelektív Katalitikus Redukció) rendszer:
    • Vezérlésrendszer: Szíj és vezérműtengely-lánc kombinációja

DV5 motor karbantartási irányelvek

• Olajcsere: 30 000 km-enként vagy évente egyszer.

Mindig ellenőrizze és alkalmazza az eredeti gyártó (OE) ajánlásait.

• Vezérműlánc Ellenőrzés 100 000 km-nél vagy hideg indítási zajok esetén
• SZINKRON SZÍJHAJTÁSOS RENDSZEREK Csere intervallum 180000km/120 hónap

Vezérműlánc korszerűsítése

A vezérműlánc szerepe a motorban

Ebben a motorban a szívó- és kipufogó vezérműtengelyek szinkronizálása elengedhetetlen a szívó- és kipufogószelepek helyes nyitásának és záródásának biztosításához

Ezeknek az időzítési intervallumoknak a pontossága biztosítja, hogy az égéstér friss levegővel megfelelően töltsön.

Ha többet szeretne megtudni a helyes lánckarbantartásról, kérjük, olvassa el weboldalunkon található cikket:

https://www.gatestechzone.com/en/news/2025-06-chain-maintenance

A leggyakoribb DV5 vezérműlánc problémái

Ebben a motorban a vezérműláncon jól ismert problémák jelentkezhetnek a korai, 100 000 km alatti futásteljesítmény során. Annak megállapításához, hogy a vezérműlánc-rendszerrel probléma van-e, figyelje a következő jeleket:

• Szokatlan zajok a motorból, például csörgés vagy búgás
• Nehézséget okoz a motor indítása, vagy a motor egyáltalán nem indul el.
• Csökkent motor teljesítmény és megnövekedett üzemanyag-fogyasztás.
• A motorellenőrzű lámpa világít a műszerfalon (DTC kód P0017 vagy más ECU-ban tárolt kód)

Gates Europe vezérműlánc rendszer korszerűsítés

A Gates bevezette a továbbfejlesztett vezérműlánc-rendszert a hibák elkerülésére A korszerűsítés során a régi 7 mm-es láncot egy masszívabb, 8 mm-es láncra cserélik, valamint frissítik a kapcsolódó alkatrészeket.”

A vezérműlánc-rendszer modernizálásának lépései:

1. Azonosítsa az aktuális lánc típust:

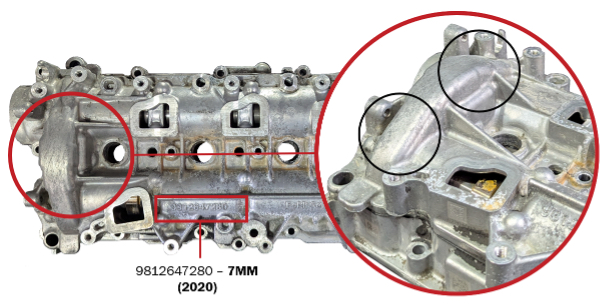

Ellenőrizze az alkatrészszámot a vezérműtengely-házon, vagy a szelepfedél kiemelkedését az alábbi útmutatás szerint.

• Ha a szelepfedél nem rendelkezik az alábbiakban jelzett kiemelkedésekkel, vagy a 9812647280 hivatkozási szám szerepel rajta, az azt jelenti, hogy a régi, 7 mm-es lánc van felszerelve, és érdemes a Gates CHK1047M lánckészlet (8 mm) használatával frissíteni az alkatrészeket

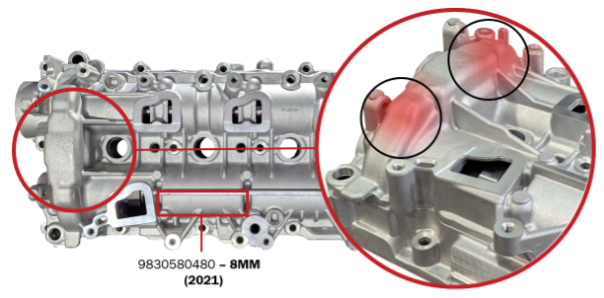

• Ha a szelepfedél rendelkezik az alábbiakban jelzett kiemelkedésekkel, vagy a 9830580480 hivatkozási szám szerepel rajta, az azt jelenti, hogy a frissített, 8 mm-es lánc van telepítve. Ebben az esetben, ha a motor a fent leírt jeleket mutatja, csak a láncot és a feszítőt kell kicserélni a CHK1047MA készlet használatával.

2. Vezérműlánc modernizálása

• A 7 mm-es változat esetén a vezérműlánc és a kapcsolódó elemek modernizálása javasolt. Ha a jármű tulajdonosa elutasítja a tartós javítást, a 7 mm-es lánc továbbra is használható, de nem ajánlott

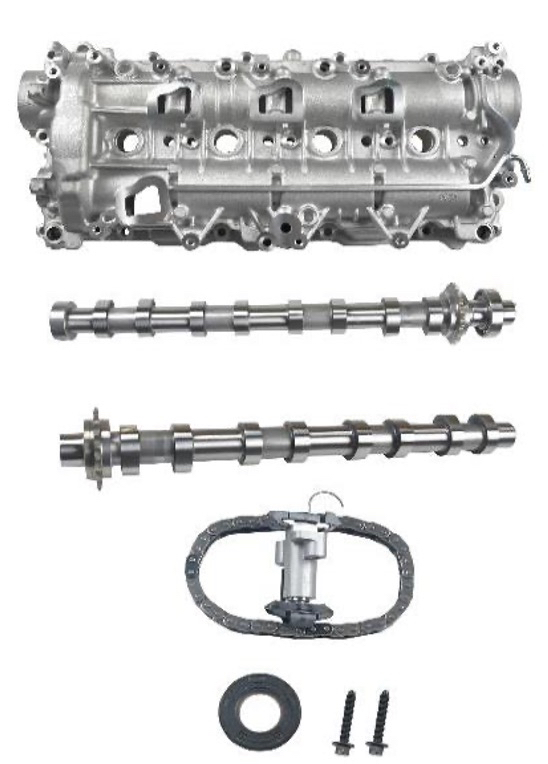

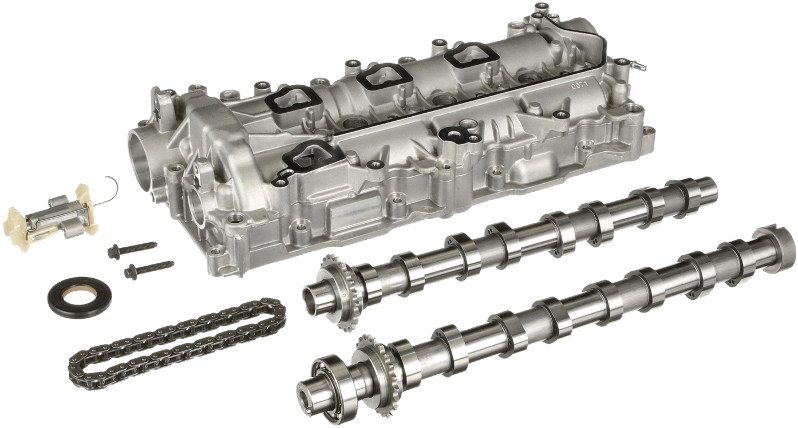

• A Gates fejlesztett készlete nemcsak az új 8 mm-es vezérműláncot és feszítőt tartalmazza, hanem mindkét vezérműtengelyt (szívó és kipufogó), a vezérműtengely-házat, a vezérműtengely fedelét és a rögzítőelemet is. Mindezek az alkatrészek teljesen összeszerelve érkeznek, hogy egyszerűen eltávolítható legyen a régi 7 mm-es változat és felszerelhető legyen az új, korszerűsített lánc

– A készlet korszerűsített változatának beszerelése során a szerelőnek vizuálisan ellenőriznie kell a következő motoralkatrészek állapotát:

• Szelepemelők
• Szeleprúgók
• Szeleprugós csészék
• Szelepemelők magassága
• Szelepemelők kopása

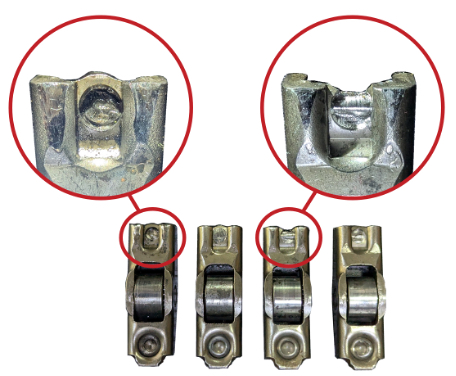

Különösen érdemes figyelmet fordítani a szelepemelők kopására, mivel azok korai elhasználódást mutathatnak

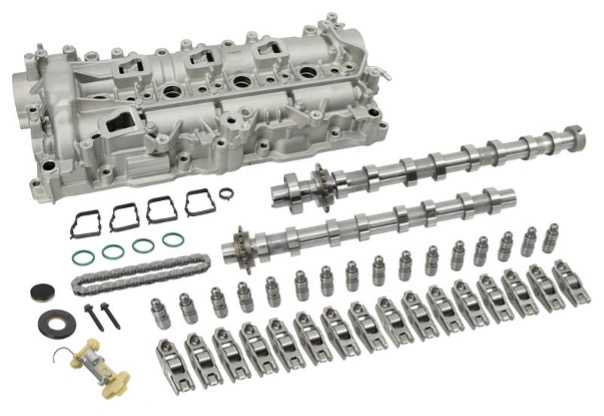

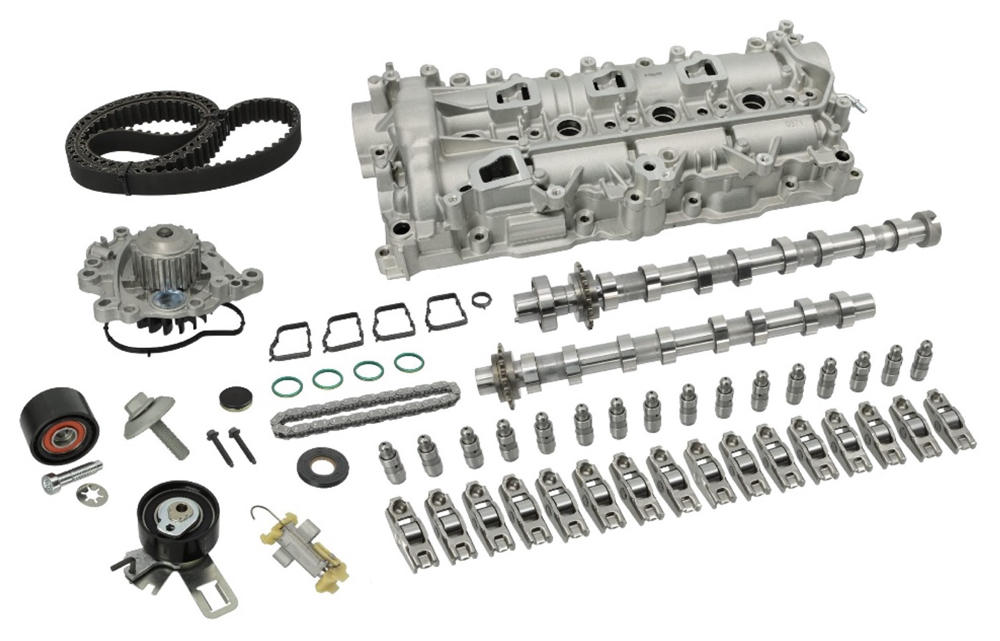

• A szelepemelők kopása esetén alkalmazza a CHK1047MB lánckészletet, amely az érintett alkatrészeket is tartalmazza.

• Amennyiben nincs látható hiba, a korszerűsített készlet cseréje folytatható.

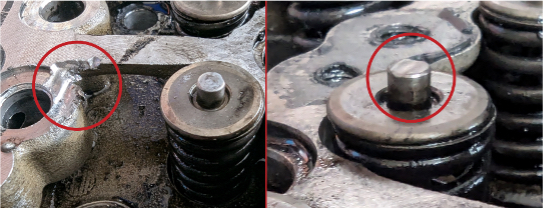

• Ha vizuális hibát észlel (pl. elcsavarodott szelepek), javasolt ellenőrizni a szelepek tömítését, hogy kiderüljön, szenvedtek-e károsodást, és szükség szerint javítani
• Ha a feszítő vagy a lánc alkatrészeiből darabok vagy részecskék hiányoznak, és nem találhatók a belső égésű motorban, folytassa a javítást; a részecskék a házban az olajszivattyú szűrőjében vagy az olajteknőben meg fognak akadni

– A vizuális ellenőrzések és esetleges további javítások elvégzése után szerelje vissza a motort, ügyelve arra, hogy minden alkatrész helyesen legyen felszerelve, és a gyártó előírásai szerint megfelelő nyomatékkal meghúzva.

3. A korszerű vezérműlánc-készlet beszerelési eljárásának betartásának fontossága

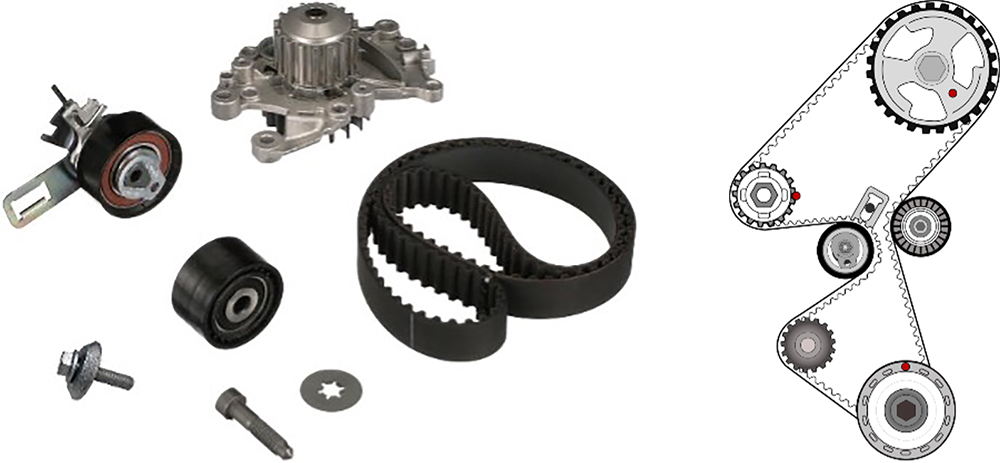

A vezérműlánc modernizálása a vezérműszíj eltávolítását igényli, így annak cseréje erősen javasolt; a Gates készlete minden szükséges elemet tartalmaz.

Itt nem a teljes folyamatot ismertetjük, csak a legfontosabb lépéseket a készletcseréhez

– Ellenőrzési pontok a vezérműlánc-korszerűsítés során

Először ellenőrizze a rendszert szennyeződés, törmelék vagy olajszivárgás szempontjából, és javítsa, ha szükséges; ha rendben van, folytatható a szerelés.

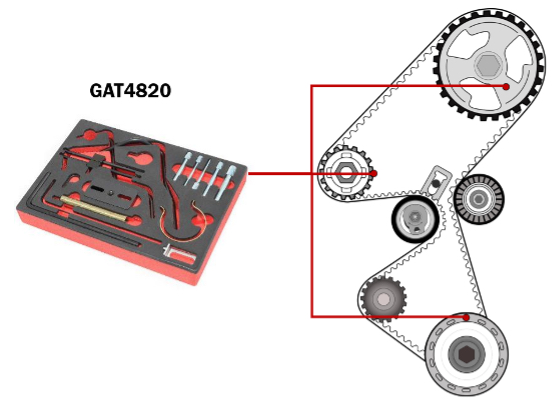

Az Euro 6-os DV5 motoroknál a befecskendező szivattyúk pontos vezérlése kritikus. Az alkatrészek eltávolítása után a megfelelő rögzítő eszközökkel ellenőrizze az időzítést.”

Miután a motor helyesen időzítve van, folytatható a vezérműszíj-készlet alkatrészeinek cseréje.

–A készlet beszerelése során az egyik legfontosabb lépés a feszítési folyamat, amely a következőképpen történik

• Ennek a feszítőnek van egy rögzítő tűje, amelyet csak a vezérműszíj beszerelése után szabad kiengedni.

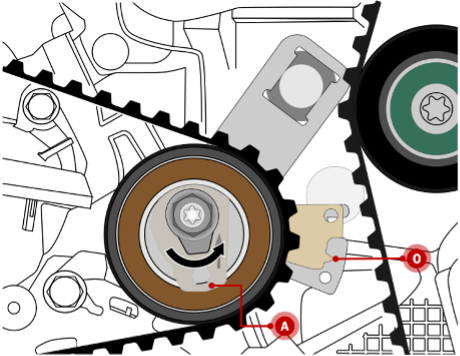

• Ezután vegye ki a rögzítő eszközöket, és az A jelű feszítőlemez elforgatásával óramutató járásával ellentétes irányban állítsa a görgő jelzőjét az O túlfeszítési zónába.

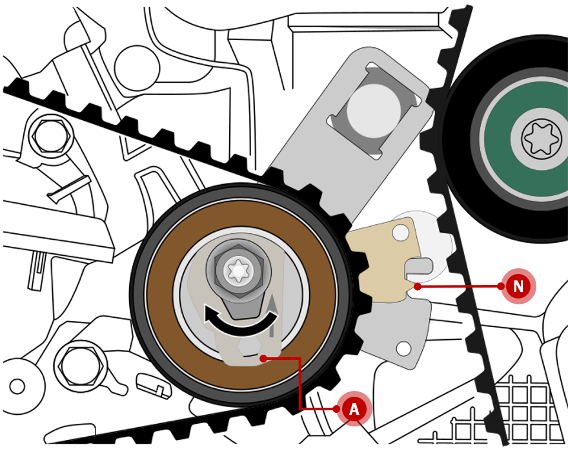

• A csavar meghúzása nélkül lassan állítsa a görgő jelzőjét a N zónába az A állítólemez óramutató járásával megegyező forgatásával, majd enyhén húzza meg a csavart.

• Fordítsa a főtengelyt 6 alkalommal, amíg a rögzítő eszközök ismét felszerelhetők nem lesznek.
• Lazítsa meg a feszítő csavarját, és ismételje meg a feszítési eljárást

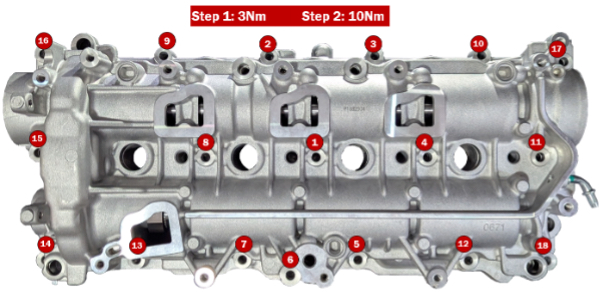

• Szereld fel az összes szétszerelt alkatrészt, és tartsd be minden meghúzási nyomatékot!
  https://www.gatestechzone.com/en/news/2024-05_nyomaték

4. DV5 hűtőrendszer: Légtelenítés és karbantartás

Az 1,5 HDi motor kétkörös hűtőrendszere hatékony hőszabályozást biztosít és megakadályozza a túlmelegedést. Ez a „DV5R kétkörös hűtőrendszer” a motor specifikus kialakítása, ahol az EGR-hűtő és a fő motorblokk külön, de összekapcsolt hűtőköri hurkokkal rendelkezik.

A motor fő hűtőköre a blokkból a radiátorba keringeti a hűtőfolyadékot, hőelnyelés céljából.

A „kétkörös” elnevezés arra utal, hogy az EGR-szelephez külön hűtőfolyadék-ellátás van. Ez az EGR-szelephez tartozó külön hurok motorhűtő folyadékot használ az EGR-rendszer magas kipufogógáz-hőmérsékletének szabályozására, lehűtve a gázokat a kibocsátás csökkentése érdekében Ez a különálló kör biztosítja, hogy az EGR-hűtő magas hőmérsékletű igényei ne terheljék túl a fő motorhűtő rendszert.

A SBDS készlettel együtt történő vízszivattyú-csere során gondoskodni kell a hűtőrendszer megfelelő állapotáról a hibátlan működés érdekében.

• Először nagyon fontos az összes régi hűtőfolyadék eltávolítása, hogy elkerüljük a különböző hűtőfolyadékok keveredését, és öblítsük át a rendszert a részecskék, törmelék vagy korrózió eltávolítása érdekében. További információért olvassa el cikkünket: https://www.gatestechzone.com/en/news/2021-09-flushing-cooling-system
  • A hűtőkörök vákuumozásához használja a vákuumeszközt, és hozza létre a -0,9 bar nyomást, majd várjon legalább 1 percet, és ellenőrizze, hogy az érték állandó marad-e.
  • Töltse fel a hűtőrendszert a megfelelő specifikációjú hűtőfolyadékkal, és várjon, amíg a nyomás eléri a 0 bart.
  • Használjon diagnosztikai eszközt, és válassza a „Motorhűtőrendszer légtelenítése”
  • Indítsa be a motort, és járassa 2300 RPM felett 10 másodpercig.
  • Járassa a motort 2500 RPM-en körülbelül 20 percig, amíg a hűtőventilátor kétszer be- és kikapcsol.
  • Kapcsold ki a diagnosztikai eszközt, és kapcsold ki a motort.
  • Ellenőrizze a hűtőfolyadék szivárgását, majd várja meg, amíg a motor lehűl.
  • Ha a motor lehűlt, ellenőrizze a hűtőfolyadék szintjét, és szükség esetén töltsön utána.

– Következtetés:

Konklúzió: DV5 motor megbízhatóságának védelme

A PSA 1,5L HDi DV5 motor egy nagy hatékonyságú Euro 6 erőforrás, de a korai vezérműlánc kialakítás különös figyelmet igényel. Az eredeti 7 mm-es láncról a Gates 8 mm-es vezérműlánc rendszerre történő korszerűsítés bevált megoldás a korai kopás, a motor károsodás és a költséges leállások elkerülésére.

A következő kombinációval:

• A megfelelő vezérműlánc-frissítés
• SSzigorú beszerelési eljárások
• A vezérműszíj helyes cseréje
• A hűtőrendszer pontos karbantartása

a szervizek és a járműtulajdonosok biztosíthatják a DV5 motor hosszú távú megbízhatóságát és teljesítményét.
