Amikor a motor is búvárruhát húz: HORSE Powertrain B20

A 2024-ben alapított HORSE legpörgősebb éveit éli, a most pár napos újdonság terepjáró vonalon jött. A terepjárók vízi átkelésének technikai korlátait eddig szinte kizárólag a szívórendszer és az elektronika szabta meg – a belső égésű motor maga sosem volt tervezve arra, hogy percekig víz alatt dolgozzon. A Horse Powertrain B20-as egysége ezen a ponton lép túl a megszokott gyakorlaton: nem hódaraboló mechanikus szeleppel vagy magasított szívócsonkkal oldja meg a mélyvizes terepezést, hanem magát a motort teszi IPX8 szabvány szerint vízállóvá.

A gyártó háttere

A Horse Powertrain, akinek blokkajiról már írtunk párszor, 2024-ben jött létre a Renault és a Geely 45–45 százalékos, valamint a szaúdi Aramco 10 százalékos tulajdonosi részesedésével, kifejezetten azzal a céllal, hogy belső égésű és hibrid hajtáslánc-komponenseket fejlesszen és gyártson elsősorban a két anyavállalat márkái számára. A cég londoni központtal, de jelentős kínai és francia mérnöki kapacitással működik, ami a B20 esetében is meghatározó: első alkalmazása a kizárólag Kínában érhető el Geely Galaxy Cruiser 700 plug-in hibrid terepjáróban valósult meg, a Horse saját fejlesztésű 3DHT230 jelű, háromfokozatú intelligens hibrid váltójával párosítva.

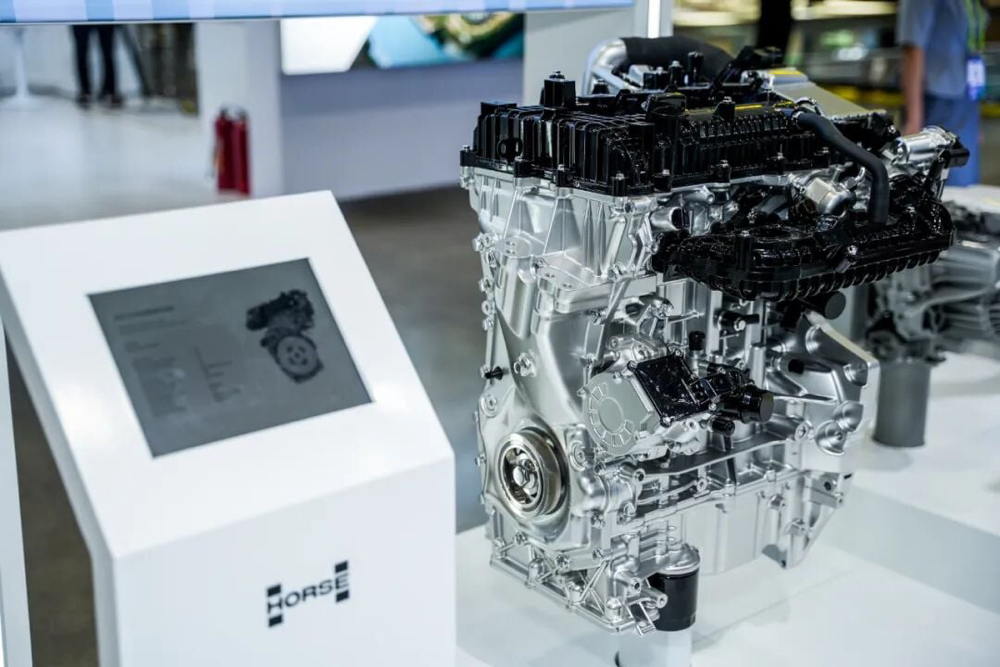

Horse B20

Alapkivitel: klasszikus recept, szokatlan célra hangolva

A B20 önmagában, motorszerkezetét tekintve nem forradalmi konstrukció: egy 1999 cm³ lökettérfogatú, soros négyhengeres, turbófeltöltős, közvetlen befecskendezésű GDI benzinmotor, mindössze 130 kilogramm tömeggel. A teljesítmény kivitel függvényében 140–185 kW (190–252 LE) között mozog, a nyomaték 300–380 Nm sávban. Ezek az értékek HEV, PHEV és REEV (range-extended, azaz hatótávnövelő) alkalmazásokhoz igazodnak, vagyis a motor minden esetben elektromos hajtáslánc mellett, azt kiegészítve dolgozik – nem önálló, hagyományos meghajtásként.

A hatásfok szempontjából a lényeg a Miller-ciklusú égési folyamat, amellyel a gyártó 48,4 százalékos termikus hatásfokot közöl. A Miller-ciklus a szívószelep késleltetett zárásával csökkenti az effektív kompressziós arányt a tényleges expanziós arányhoz képest, ezáltal mérsékli a kopogásra való hajlamot magas töltőnyomás mellett is, és lehetővé teszi a nagyobb geometriai tágulási arány kihasználását – ez klasszikus eszköze a modern, feltöltött, hibrid célra optimalizált benzinmotoroknak, a Toyota és a Hyundai hasonló konstrukcióitól kezdve a legtöbb kínai gyártó jelenlegi generációjáig.

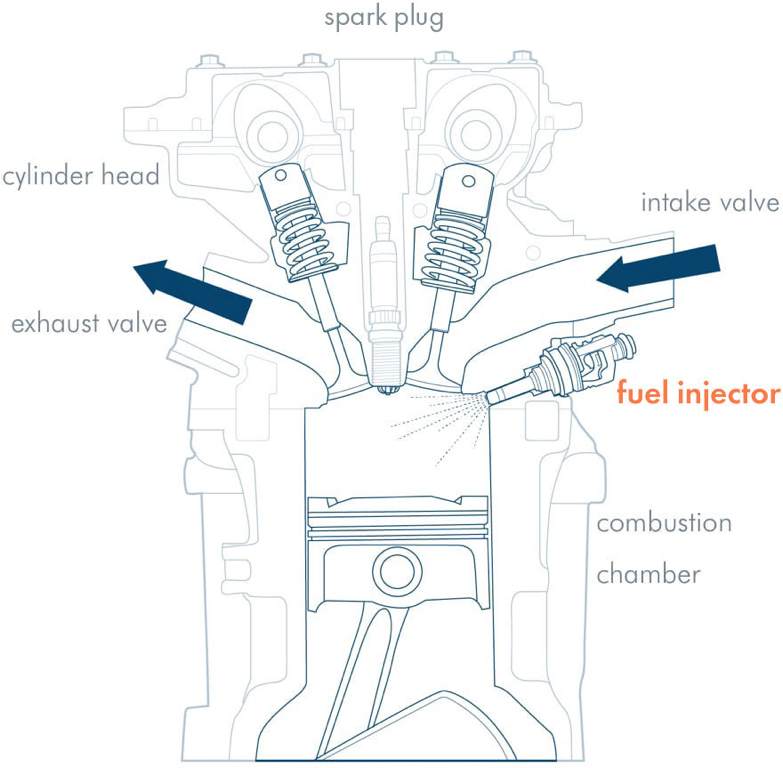

GDI befecskendezés

Miért jó ez – és következik a Miért-lánc:

Első réteg – miért csökken a kopogási hajlam, ha az effektív kompresszió kisebb, mint az expanziós arány?
Mert a kompressziós ütem végén alacsonyabb a keverék hőmérséklete és nyomása. A kopogást (öngyulladást) alapvetően ez a véghőmérséklet határozza meg, nem a geometriai kompressziós arány önmagában.

Második réteg – miért alacsonyabb a véghőmérséklet, ha az effektív kompresszió kisebb?
Mert a szívószelep késleltetett zárása miatt a tényleges sűrítés egy rövidebb effektív löketen történik: a dugattyú egy szakaszon még nincs teljesen zárt rendszer, a keverék egy része visszaáramlik a szívócsatornába, mielőtt a tényleges kompresszió elkezdődne. Kevesebb mechanikai munka végződik magán a gázon összenyomás közben, ezért kevesebb belső energia (hő) halmozódik fel benne a gyújtás pillanatáig.

Harmadik réteg – miért kritikus mindez pont magas töltőnyomás mellett?
Mert a turbófeltöltés önmagában is megemeli a szívóütem kezdeti nyomását és hőmérsékletét – tehát a rendszer már eleve magasabb kiindulási állapotból indul. Ha ehhez egy hagyományos, magas effektív kompressziót társítanánk, a véghőmérséklet gyorsan átlépné az öngyulladási küszöböt. A Miller-hatás pontosan azt vágja vissza, amit maga a mechanikai összenyomás ad a véghőmérséklethez – így a töltőnyomás-növelésből származó hőmérséklet-emelkedés "belefér" a biztonságos tartományba.

Negyedik réteg – miért engedhető meg emiatt nagyobb geometriai arány?
Mert a geometriai kompressziós arány (a hengerűr fizikai mérete) és az effektív kompressziós arány (amit a szelepzárás időzítése ténylegesen "aktivál") ezáltal szétválik egymástól. Mivel a kopogást az effektív arány határozza meg, a tervező szabadon megnövelheti a geometriai arányt anélkül, hogy ezzel egyidejűleg megemelné a kopogásveszélyt – a szelepidőzítés lényegében "levágja" a ténylegesen aktív kompressziót a geometriai lehetőségtől.

Ötödik réteg – miért ér ez valamit, ha egyszer nagyobb a geometriai arány?
Mert az expanziós ütemben a magasabb geometriai arány azt jelenti, hogy az égéstermékek nagyobb térfogatváltozáson mennek át munkavégzés közben, mielőtt a kipufogószelep kinyílna – tehát több hőenergiát alakítanak mechanikai munkává, és kevesebb távozik hasznosítatlanul a kipufogógázban.

Gyökér-ok – miért éri meg mindezt pont hibrid, feltöltött motoroknál bevállalni?
Mert a hibrid hajtáslánc leveszi a motor válláról a dinamikus teljesítmény-igényt: a villanymotor fedezi a gyorsítási csúcsokat, így a belső égésű egységet nem kell kompromisszumra kényszeríteni csúcsteljesítmény és hatásfok között – szabadon optimalizálható majdnem kizárólag a legjobb hatásfokú, egyenletes üzemi tartományra. A Miller-ciklus cserébe elvett alacsony fordulatú nyomatéka és nyers teljesítménye pontosan az a veszteség, amit a hibrid rendszer amúgy is feleslegessé tesz – ezért lett ez az architektúra a modern, hibrid célra tervezett, feltöltött benzinmotorok szinte kizárólagos alapmegoldása.

A Horse Powertrain konkrét kompressziós és expanziós arányt nem közölt a B20-hoz, azonban a nyilvánosan megadott 48,4 százalékos hatásfokból, légstandard Miller-ciklus modell és a feltöltött hibridmotoroknál jellemző 0,90–0,93 közötti mechanikai hatásfok alapján visszaszámolva a geometriai (expanziós) kompressziós arány becslésünk szerint 13,5:1–14:1, az effektív (tényleges) kompressziós arány pedig 9,5:1–10:1 közötti lehet – a motor egy mintegy 3,5–4,5 pontos Miller-fokkal dolgozhat. Ez a szerkesztőségi becslés, nem gyártói adat.

A B20 emellett nagynyomású befecskendezőket és erős tumble-áramlást generáló szívócsatornákat kapott, amelyek célja a jobb levegő-üzemanyag keveredés elősegítése. A dugattyúgeometria kifejezetten a squish-hatás – vagyis a kompressziós ütem végén a dugattyúkorona és a hengerfej közötti szűk résben kialakuló, a töltetet a gyújtógyertya felé terelő turbulens áramlás – kihasználására lett optimalizálva, ami gyorsabb és tisztább égést tesz lehetővé.


Szerkezeti megoldások: a vízállóság mögötti mérnöki döntések

A hengerblokk úgynevezett gantry-kialakítású, alumínium öntvény, integrált kipufogó-gyűjtővel és egyszerűsített kiegyenlítő tengely rendszerrel – ez utóbbi kettő elsősorban az NVH-jellemzőket (zaj, rezgés, érdesség) és a tartósságot javítja, míg az integrált gyűjtő a hőmenedzsmentet és a csomagolási hatékonyságot segíti. A gantry kialakításnál az összes főcsapágyfedelet egyetlen, merev, a teljes forgattyúház hosszában végigfutó keretbe (hídszerkezetbe) öntik vagy szerelik össze, ami alulról, egy darabban záródik a blokkhoz, az alumínium lényegesen kisebb merevségű és hőtágulású, mint az öntöttvas, ezért a hagyományos, egyenkénti csapágyfedeles kialakítás alumínium blokknál hajlamosabb a csapágyfedelek mikroszkopikus elmozdulására magas terhelés vagy hőciklus mellett – ez pedig rontja a csapágyrés-tartást, az olajfilm-integritást és hosszabb távon a forgattyús tengely futáspontosságát. Az egybefüggő gantry-keret ezt a kockázatot azzal küszöböli ki, hogy az összes főcsapágyat egyetlen, nagy merevségű elemhez rögzíti – a terhelés így nem az egyes csapágyfedeleken, hanem az egész kereten oszlik el egyenletesen.

A motorban a változó szállítású olajszivattyú biztosítja az optimális olajnyomást és -áramlást a teljes üzemi tartományban, a hűtés pedig aktív, kettős hűtőkörös rendszerrel történik, amely szélsőséges körülmények – tartós emelkedőn való haladás, hosszan tartó magas hőmérsékletű üzem – között is az optimális üzemi hőmérsékleten tartja az egységet.

Az IPX8 minősítés eléréséhez a motor teljesen zárt, vízálló szerkezetet kapott, torziós rezgéscsillapítókkal és a váltó is értelemszerűen tömített. Az elektromos komponensek és érzékelők szintén IPX8 besorolásúak, és folyamatosan monitorozzák a motor közvetlen környezetét. Vízbe merüléskor a vezérlőrendszer a szenzorok visszajelzése alapján automatikusan korlátozza a teljesítményt és módosítja a gázreakciót. A gyártó szerint az egység így akár 1,1 méteres vízmélységben is tartósan működőképes marad, és 100 százalékos - azaz körülbelül 45 fokos - emelkedőn is folyamatos, stabil teljesítményleadásra képes.

Ez a megközelítés érdemben eltér a terepjárók hagyományos mélyvizes képességeitől. A klasszikus megoldás – emelt szívócsonk (snorkel), tömített elosztófej, vízálló tömítettségű generátor és önindító, megemelt légszűrőház – a motort magát nem teszi vízállóvá, csupán a levegőellátást és a legkritikusabb elektromos alkatrészeket védi a beszívástól és a rövidzárlattól. A B20 esetében a teljes egység, beleértve az elektronikát is, tervezetten üzemel víz alatt, ami inkább a katonai és speciális célú terepjárművek hagyományos, mélyvizes gázlásra tervezett hajtásláncaira emlékeztető megoldás – csak éppen sorozatgyártott, polgári PHEV-platformra szabva.


Piaci kontextus és relevancia

A B20 jelenleg kizárólag a kínai piacos Geely Galaxy Cruiser 700-ban érhető el, európai bevezetéséről a gyártó egyelőre nem nyilatkozott. A technológia iránya azonban nem elszigetelt jelenség: a kínai gyártók terepjáró-szegmensben egyre inkább a mélyvízi gázlóképességet és az extrém terepteljesítményt állítják a marketing középpontjába, részben a saját belső piaci elvárások, részben a globális, off-road irányba nyitó exportstratégiák miatt. A Horse Powertrain tulajdonosi szerkezete – Renault és Geely közös vállalata – pedig pontosan azt a csatornát biztosítja, amelyen keresztül az ilyen, eredetileg kínai piacra fejlesztett megoldások középtávon európai vagy euroázsiai modellekbe is átkerülhetnek.

Szakmai szempontból a B20 legfontosabb üzenete nem a nyers teljesítményadat, hanem az, hogy a hibrid hajtáslánc terjedése lehetővé teszi a belső égésű motor olyan irányú továbbfejlesztését, amelyre tisztán mechanikus hajtásláncban nem lett volna gazdaságos befektetni: mivel a motor csak az egyik komponens egy elektromos rendszerben, a vízállóság költsége és mérnöki kockázata megosztható a teljes hajtáslánc értékén, miközben a végeredmény – egy tartósan vízálló, mégis hagyományos gyártástechnológiával előállítható benzinmotor – önmagában is piacképes differenciáló tényezővé válik az extrém terepteljesítményre optimalizált szegmensben.
