Elektromágneses Kuplung és Változtatható Vízszivattyúk

Fedezze fel, hogyan csökkentik az elektromágneses kuplungos (2-sebességes) és a teljesen változtatható vízszivattyúk a fogyasztást és a károsanyag-kibocsátást nehéz teherautókban.  Diagnosztika és működés.




Bevezetés

A versenyképes haszonjármű-szektorban minden csepp üzemanyag számít.
A szigorodó emissziós előírások (például Euro 6) és a teljes tulajdonlási költség (TCO) optimalizálásának igénye ösztönözte az innovációt a motor minden komponensében.

Az egyik legjelentősebb előrelépés a hőgazdálkodás terén a vízszivattyúk fejlődése: az elektromágneses kuplungos (2-sebességes) szivattyúktól a modern, teljesen változtatható szivattyúkig.

 Ez a technológia kvantumugrást jelent a hagyományos mechanikus szivattyúkhoz képest, intelligens vezérlést kínálva, ami közvetlen megtakarítást és hatékonyságot eredményez.



A Legfőbb Előny Üzemanyag-fogyasztás CsökkentéseA szabályozott szivattyúk elsődleges előnye (legyen az kuplungos vagy változtatható) a parazita veszteségek csökkentése.

A hagyományos mechanikus szivattyúk mindig a motor fordulatszámával forognak, a hűtőfolyadékot maximális kapacitással pumpálva, még hideg motor vagy alacsony terhelés esetén is – ami energia pazarlásához vezet.

A szabályozott szivattyúk ezzel szemben leválaszthatók vagy csökkenthetik az áramlást, amikor nincs rá szükség, így tehermentesítve a motort.

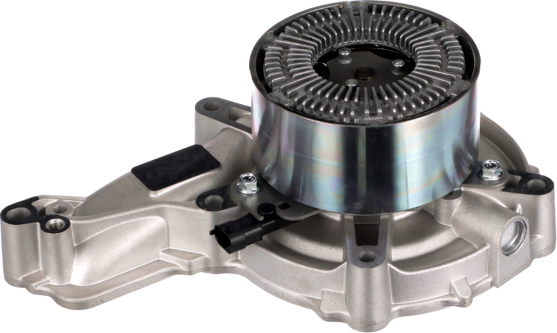

Ahogy az előírások szigorodtak, a vízszivattyúk is hatékonyabbá váltak, ezért ma hasonló működési elvű, de nem azonos szivattyúkat találunk. Elektromágneses Kuplungos Szivattyú (2-sebességes)



Ez a technológia, amely sok Euro 5 alkalmazásban alapfelszereltség, elektromágneses kuplungot használ két működési módhoz:

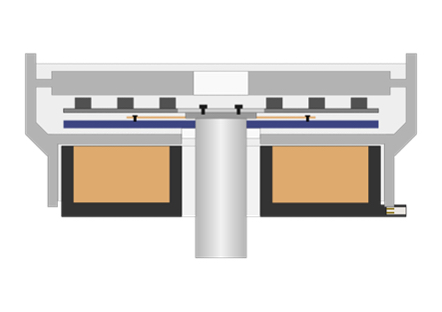

1. Alacsony sebességű mód (Gazdaság): Alacsony hűtési igény esetén a tekercs nem kap áramot.t. A szivattyú kizárólag mágneses csúszás hajtja a csigakerék és a tengely között. Ez csökkentett áramlást eredményez, elegendő a hőmérséklet fenntartásához, anélkül hogy energiát pazarolna.

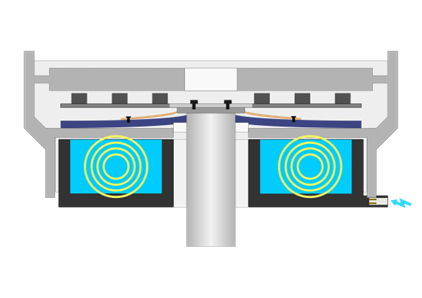

2. Nagy sebességű üzemmód (Teljesítmény): Ha az ECU maximális hűtési igényt érzékel, áramot küld az elektromágnestekercsnek. Ez rögzíti az armature tárcsát a tárcsához, megszüntetve a csúszást, és a szivattyú a motorral azonos sebességgel forog (1:1 arány).

Vezérlési Logika – Hogyan Dönt az ECU? Amikor a mechanika találkozik az intelligenciával

 Az ECU, ellentétben a régi termosztáttal, nemcsak a hűtőfolyadék hőmérsékletét figyeli.” A "Gazdaság" és a "Teljesítmény" módok közötti döntéshez több változót elemz:

  • Motor terhelése: Emelkedőn haladunk vagy sík terepen?
  • Retarder Használat: Aktiváláskor hirtelen hő keletkezik; a szivattyú ezt előre látva magas sebességgel működik. Szívó- és Olajhőmérséklet
  •

Műhelyi megjegyzés: Ha a szivattyú egy sebességen ragad, a probléma gyakran nem a szivattyú, hanem a szenzorok hibás jele az ECU felé.

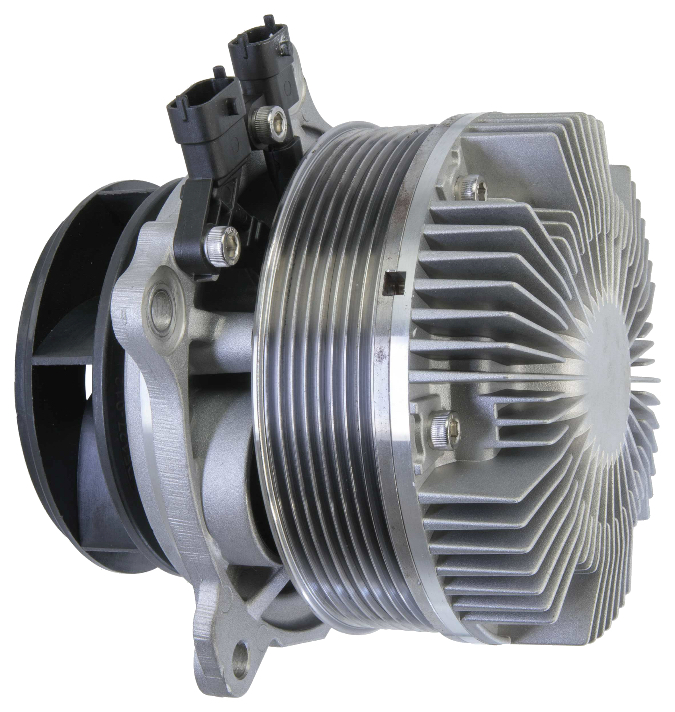

Teljesen változó áramlású szivattyú

Ahogy a motorok a hőhatékonyság extrém szintjére fejlődnek, a „két sebesség” már nem mindig elég.Itt lépnek képbe a teljesen változó vízszivattyúk.

Ellentétben az elektromágneses szivattyúkkal, amelyeknek "lépcsőik" (alacsony vagy magas), ezek a szivattyúk szabályozzák a szíj által hajtott csigakerék és a turbina tengely közötti összekapcsolás mértékét, pontosan változtatva a szivattyúzott hűtőfolyadék mennyiségét.

A vízszivattyút viszkózus szilikonolaj hajtja, és a járókerék egy ékszíjon keresztül forog. A járókerék a szilikonolaj mennyiségének szabályozásával éri el a különböző sebességeket a tengelykapcsoló területén.

Műszaki működés: A kuplung az ECU-tól kapott PWM jelek alapján szabályozza a belső szelep nyitását-zárását. Ez pontosan adagolja a szilikonolajat, így különböző viszkózus súrlódást és kimeneti sebességet hoz létre azonos bemeneti sebesség mellett. A tényleges szivattyúsebességet mágnesgyűrűs szenzor továbbítja az ECU felé, lehetővé téve a zárt hurkú szabályozást..

Főbb előnyök a kétsebességes verzióhoz képest:

  • Nincs mágneses csúszás: a korábbi kuplungos szivattyúk „alacsony sebesség” módban folyamatos csúszással működtek, ami hőt generált. Korábbi kuplungszivattyúkban a "alacsony sebességű" mód állandó mágneses csúszással működik, ami hőt generál. A változó szivattyúk optimalizálják ezt a folyamatot.
  • Kiváló megtakarítások: Míg egy kétsebességes szivattyú körülbelül 40%-kal csökkenti az elnyelt teljesítményt, egy teljesen változó szivattyú 50%-os csökkenést érhet el.
  • Termikus Stabilitás: a motor hőmérséklete optimális ponton tartható (pl. 90°C) a fordulatszámtól függetlenül, elkerülve a túl- vagy alulhűtést.



Szakmai Karbantartási és Beszerelési Tippek

A csúcstechnológiás szivattyúk élettartamának garantálásához elengedhetetlen, hogy a műhelyben szigorú protokollt kövessünk. Olyan szakértők, mint Gates ajánlásai alapján ezek a kritikus pontok:

  1. Rendszer öblítése: soha ne telepítsen új szivattyút piszkos rendszerbe Az elhasznált vagy szennyezett hűtőfolyadék a mechanikus tömítés korai meghibásodásának elsődleges oka. A telepítés előtt teljes rendszer öblítés ajánlott.
  2. Tömítőanyagok használata: Ha a szivattyú előre formált tömítéssel vagy O-gyűrűvel érkezik, ne használj további tömítő pasztát. A felesleges paszta leválhat, bejuthat az áramkörbe, és akadályozhatja az áramlást vagy károsíthatja a dinamikus tömítést.
  3. Helyes Légtelenítés: a változtatható szivattyúknál az összes levegő eltávolítása kritikus. Egy légbuborék a mechanikus tömítés körül „szárazon futást” okozhat, ami percek alatt tönkreteheti a tömítést.

Ha mélyebben szeretnénk elmélyíteni a telepítési és diagnosztikai eljárásokat, javasoljuk, hogy tekintse meg a hivatalos műszaki útmutatókat:




Konklúzió: Hatás a Műhelyek Számára

A vízszivattyúk, legyenek elektromágneses kuplungosak vagy teljesen változtathatóak, a mechatronika klasszikus példái a haszonjárművekben. A diagnosztika már nem csak mechanikai ellenőrzést jelent:
A diagnózisához szemléletváltás szükséges:

  • Ne csak szivárgást keress: Ellenőrizd a vezetékezést, a tekercsellenállást és a PWM jeleket.
  • Ismerd meg a rendszert: Elengedhetetlen annak megértése, hogy a jármű kétsebességes vagy változó rendszerrel van felszerelve, a tünetek értelmezéséhez.
  • Használj diagnosztikát: Gyakran a hiba más tényezőkből vagy érzékelőkből eredhet, nem csak a szivattyú alkatrészeiből.

A rendszer logikájának megértése kulcsfontosságú a maximális hatékonyság, az üzemanyag-megtakarítás és a motorvédelem érdekében

Forrás: Gates
