Audi quattro Dynamic Torque Control – Elektromechanikus nyomatékvektorozás

A hajtásszabályozás a torque vectoring, jelentése: a hajtónyomaték célzott, dinamikus elosztása a hajtott kerekek között azért, hogy befolyásolja a jármű mozgását, főleg a kanyarodási viselkedést eltérő keréktalpponti tapadási viszonyok mellett. A torque vectoring elfordító nyomatékot (yaw) hoz létre a jármű függőleges tengelye körül az elfordulási elmozdulással vagy a kipördüléssel ellentétes irányban. Ez segíti a kanyarodást, csökkenti alulkormányzottságot vagy a túlkormányzottságot. Az első valódi torque vectoring funkciót és szerkezetet sorozatgyártásban a Mitsubishi Lancer Evolution IV modellnél alkalmaztak. A rendszer Active Yaw Control (AYC), működése aktív nyomatékelosztás a hátsó tengelyen; technológia megoldása: hidraulikusan vezérelt differenciálmű.

Az új Audi RS 5 modellben alkalmaznak sorozatgyártásban először quattro Dynamic Torque Control rendszert elektromechanikus nyomatékvektor-szabályozással a hátsó transaxle egységben.

Hátsó transaxle egység = a hátsó tengelyen elhelyezett, integrált hajtáslánc-modul, amely egyesíti az áttételt (váltót/reduktort) és a differenciálművet, gyakran kiegészítve villanymotorral és szabályozó rendszerekkel.

Menetdinamikai előnyök

A rendszer:

• növeli a vezetési biztonságot és teljesítményt,
• kanyarban a nagyobb tapadású kerékre irányítja a nyomatékot,
• megszünteti az alul- és túlkormányzottságot.

A jármű:

• gyorsabb irányváltásokra képes,
• pontosabb kormányreakciót ad,
• stabil marad dinamikus manőverek során.

Ez a világújdonságnak számító technológia „láthatatlan karmesterként” irányítja a keresztirányú nyomatékelosztást, milliszekundumok alatt változtatva a kerekek közötti nyomatékmegosztást, ezáltal agilis és stabil vezethetőséget biztosít a határon történő használat során is. Fékezés, kanyarba fordulás, majd gyorsítás a csúcspont után: az elektromechanikus nyomatékvektorozás különösen sportos vezetésnél érvényesül. A rendszer reakcióideje mindössze 15 ms.

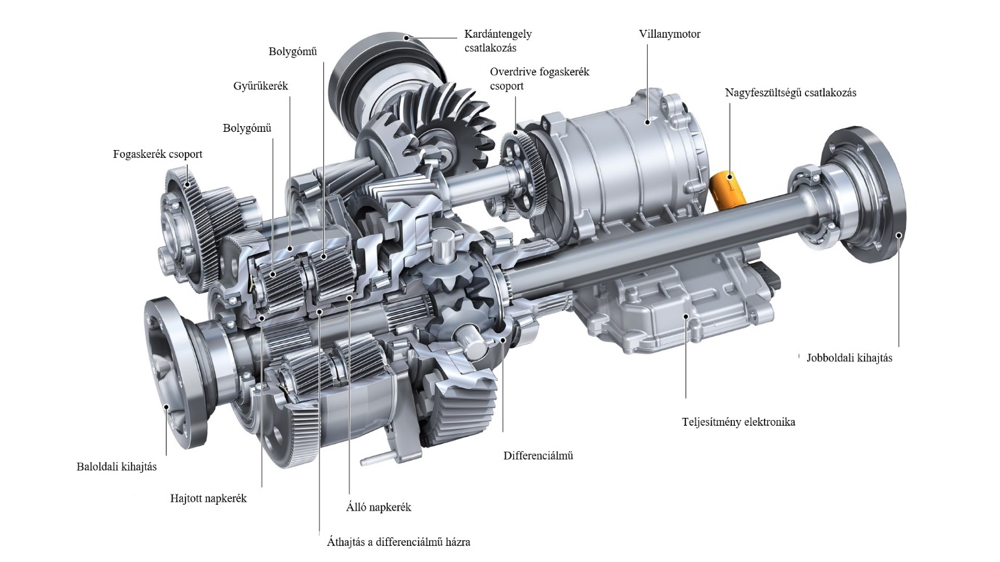

Az RS 5 számára egy teljesen új hátsó tengely készült. A rendszer fő elemei:

• vízhűtéses, állandó mágnesű villanymotor (400 V), teljesítmény: 8 kW, nyomaték: 40 Nm
• overdrive fogaskerekek,
• alacsony zárási fokú differenciálmű.

A villanymotor, mint nagyfeszültségű aktuátor működik. Az overdrive áttételek az aktuátor nyomatékát használják a kerékoldali nyomatékkülönbségek létrehozására. Ennek eredményeként a hátsó kerekek közötti nyomatékelosztás rendkívül gyors és pontos.

A rendszer a mechanikus megoldásokkal szemben:

• minden üzemi állapotban működik,
• nem függ a hajtási nyomatéktól,
• gázelvétel és fékezés alatt is aktív.

Az elektromechanikus nyomatékvektorozás:

• akár 2000 Nm nyomatékkülönbséget képes létrehozni
• 15 ms alatt reagál
• a bal és jobb féltengely között osztja el a nyomatékot

A nagyfeszültségű aktuátor (villanymotor) fogaskerekes és bolygóműves áttételeken keresztül kapcsolódik az összegző hajtóműre, a differenciálházhoz és a bal féltengelyhez.

Ha a nyomatékot a jobb oldalra kell irányítani, az aktuátor a differenciálművön keresztül „kerülő úton” juttatja át a nyomatékot.

Stabilizáló hatás

Túlkormányzottság esetén: a rendszer növeli a belső kerék nyomatékát

Alulkormányzottság esetén: csökkenti a belső (bal) kerék nyomatékát, a nyomaték a külső kerékre kerül.

A rendszer központi egysége HCP1 (High-Performance Computing Platform), feladata:

• hajtáslánc és futómű vezérlése
• járműállapot és környezeti adatok feldolgozása
• vezetői inputok (pl. kormányzás) értelmezése

A rendszer előrejelző módon működik, különbséget tesz pl. ellenkormányzás és kanyarindítás között.

Rendszerintegráció - együttműködő rendszerek:

• elektromechanikus nyomatékvektorozás (hátsó tengely)
• elektronikus differenciálzár (első tengely)
• fékalapú nyomatékvektorozás
• adaptív lengéscsillapítók

(Gyári sajtóanyag alapján összeállította Nagyszokolyai Iván)

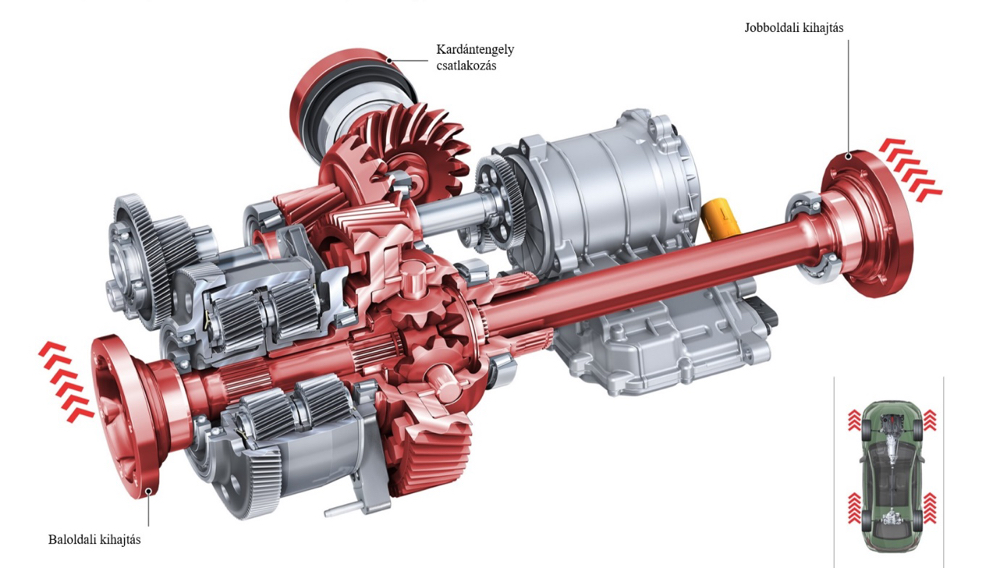

Egyenesmeneti nyomaték elosztás

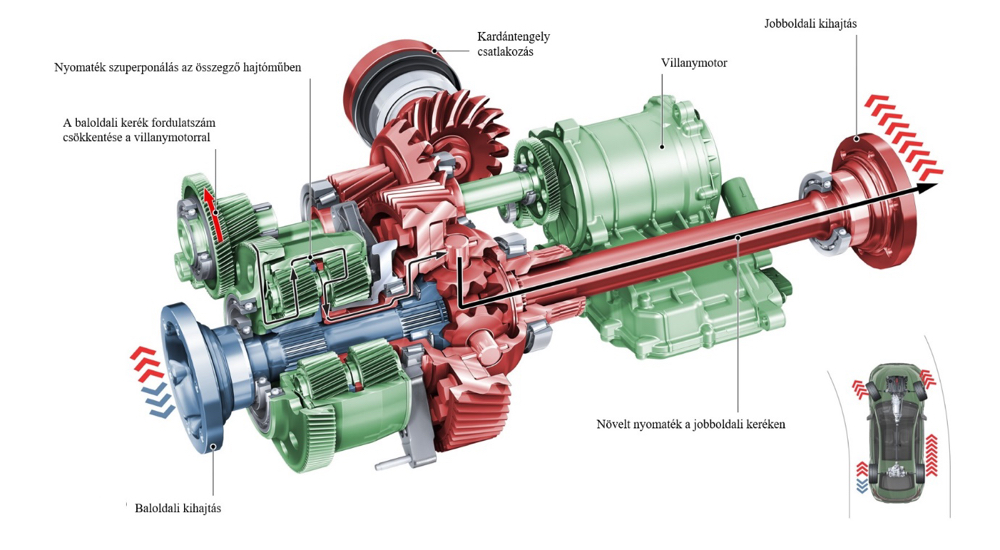

Jobboldali kerékre ható nyomaték növelése, baloldali kerék fordulatszám csökkentése

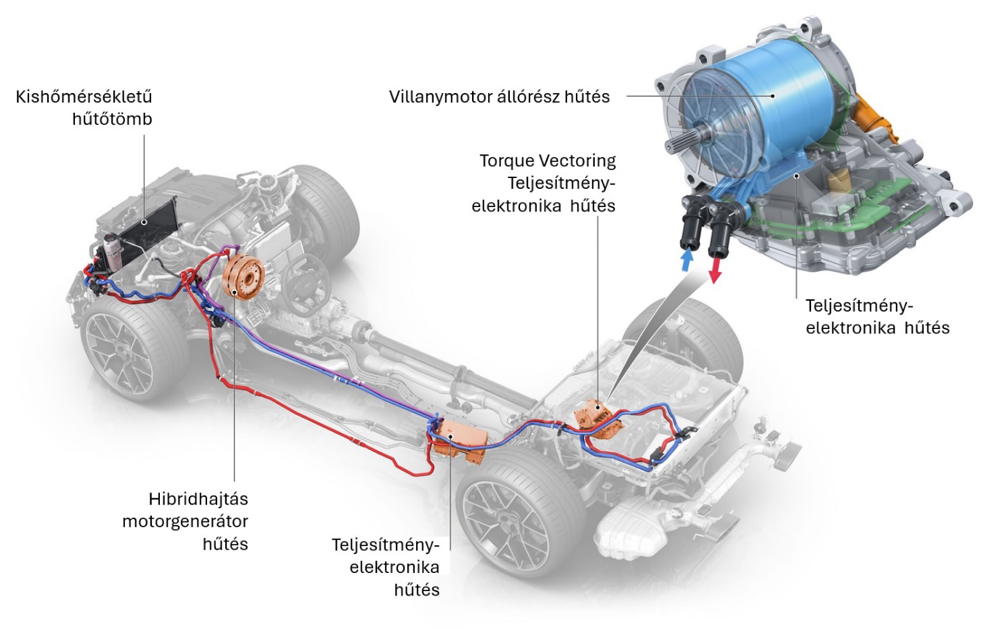

A nagyfeszültségű (400 V) szerkezeti elemek, így a hibridhajtás elemei és a torque vectoring villanymotor hűtőkörei
