Motorépítő iskolák 8. rész – Az amerikai motorfilozófia – 2. rész

Az amerikai kamionipar története szorosan összefonódik a belső égésű motorok fejlődésével, és a motorépítés legfontosabb mérföldkövei közül számos az Egyesült Államok teherfuvarozási igényeire adott válaszként született meg. Az USA hatalmas területei és gyorsan iparosodó gazdasága már a 20. század elején rendkívül nagy távolságokat áthidaló, megbízható szállítási megoldásokat követelt meg. Ez a logisztikai kihívás tette a nyergesvontatót és vele együtt a nagy teljesítményű, hosszú élettartamú motorokat az amerikai motorépítő mérnökök igazi „játszóterévé”.

A félpótkocsi megjelenését az Egyesült Államok iparosodása és gyors gazdasági növekedése indokolta a 20. század elején. Az egyre nagyobb árumennyiség szállítására a korabeli teherautók kapacitása már nem volt elegendő, mivel önálló teherautóként a rakfelületük és teherbírásuk korlátozott maradt. A félpótkocsi lehetővé tette, hogy ugyanazzal a vontatóval lényegesen nagyobb mennyiséget lehessen mozgatni, sőt, egy vontató több pótkocsit is kiszolgálhatott, ami jelentősen növelte a kihasználtságot és csökkentette az üzemeltetési költségeket. Az első, ipari méretben is használható félpótkocsit Charles Fruehauf fejlesztette ki 1914-ben Detroitban, amikor egy ügyfele hajó szállítását kérte tőle olcsóbban, mint ahogyan azt több kisebb teherautóval lehetett volna megoldani. Ez a megbízás hívta életre az első komoly traktor–pótkocsi kombinációt. A félpótkocsi gazdasági előnyeit fokozta, hogy a pótkocsik legyártása jóval olcsóbb volt, mint egy teljes új teherautóé, és miközben egy pótkocsi rakodás alatt állt, a vontató akár másikat is vontathatott, így csökkent a rakodási idő és nőtt a logisztikai rugalmasság. A technológiai háttér is ekkorra érett meg: a pneumatikus gumik és a javuló úthálózat lehetővé tették a nehezebb rakományok kíméletes és gyors szállítását, míg Fruehauf szabadalmaztatott ötödik kerék (fifth wheel) megoldása biztonságossá és stabillá tette a félpótkocsi kapcsolódását. Mindez a vasúti szállítás részleges konkurenciájaként jelent meg: a félpótkocsis teherfuvarozás a vasúttal szemben rugalmasabb, házhoz szállítást kínáló alternatívát adott, különösen rövid és középtávú fuvarozásban. Így a félpótkocsi nemcsak technológiai újítás, hanem gazdasági válasz is volt a kor logisztikai kihívásaira.

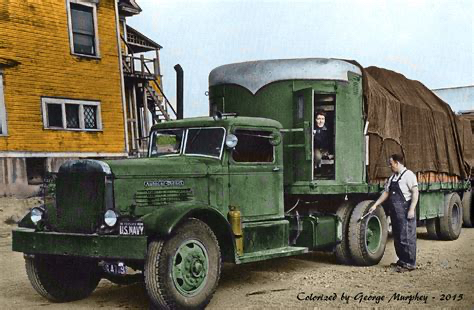

Autocar DC sorozatú nyergesvontató, amelyet az 1930-as és 1940-es években gyártottak

Nyergesvontató és félpótkocsi

A nyergesvontató olyan önjáró gépjármű, amely félpótkocsi vontatására alkalmas, önálló hajtóművel, a vontatáshoz szükséges vonó- és fékberendezésekkel, továbbá a kapcsolószerkezet biztosítására szolgáló nyerges felépítménnyel rendelkezik. A jármű alváza nagy teherbírású, létraváz kivitelű, jellemzően szegecselt vagy csavarozott kötéssel kialakított szerkezeti elemekből áll, amely alkalmas a vontatás során fellépő statikus és dinamikus erők felvételére. Az amerikai kialakításokra jellemző a meghosszabbított tengelytáv és a conventional, azaz hosszú orrú felépítés, amely a motor hűtésének hatékonyságát, a javíthatóságot és a nagyobb teljesítményű hajtóművek beépíthetőségét szolgálja.
A hajtómű általában négyütemű, kompressziógyújtású dízelmotor többnyire soros hathengeres verzióban. Az amerikai nyergesvontatók esetében a motor lökettérfogata 11–15 liter, legnagyobb teljesítménye 300–600 lóerő, a névleges forgatónyomaték 1200–1800 percenkénti fordulatszám-tartományban 2000–3000 Nm. A hajtáslánc nagy futásteljesítményre, folyamatos üzemre és hosszú élettartamra készült, a nyomatékváltó hagyományosan 13–18 fokozatú, kézi kapcsolású, szinkronizálatlan vagy szinkronizált rendszerű (pl. Eaton-Fuller kivitel), folyamatos nagy terhelésű üzemre optimalizált. A futómű hajtott hátsó tengelyei általában 6×4 hajtásképlet szerint készülnek, a tengelyterhelési eloszlás az amerikai szövetségi Bridge Formula előírásainak felel meg. A hátsó tengelyeknél nagy teherbírású, többlépcsős laprugó jellemző, de komfortnövelő céllal légrugós felfüggesztés is egyre elterjedtebb. Az amerikai kamionok abroncsai 22,5–24,5 col méretű, megerősített teherabroncsok, tartós nagyterhelésű üzemre. A nyerges kapcsolószerkezet az amerikai gyakorlatban szabványosított fifth wheel rendszer, amely alkalmas a félpótkocsi nagyszilárdságú kovácsolt acél csapszegének (kingpin) biztonságos rögzítésére, a függőleges és vízszintes erők átvitelére, valamint gyors szét- és összekapcsolás biztosítására.
A fülke kialakítása nappali (day cab) vagy alvófülkés (sleeper cab) lehet. Az amerikai típusoknál többnyire a tágas, komfortos sleeper cab kialakítás az általános, tekintettel arra, hogy a járművek többnapos, hosszú távú fuvarozásra szolgálnak. A kezelőszervek és a vezetői munkaterület kialakítása a tartós üzemeltetés és a vezetői ergonómia követelményeinek felelnek meg, az alvófülkékben gyakran kiegészítő komfortberendezések (ágy, hűtő, főzőegység) is elhelyezésre kerülnek.
Az amerikai nyergesvontatók tervezése és üzemeltetése során elsődleges szempont a tartósság és a hosszú élettartam: a hajtómű és a fődarabok tervezett futásteljesítménye gyakran eléri az 1–2 millió mérföldet főjavítás nélkül. A könnyű szervizelhetőség és a moduláris javíthatóság szintén kiemelt követelmény, mivel a járművek gyakran – útközben - vidéki, kisebb szervizekben kerülnek javításra. Az amerikai gyakorlat a tartósságot és a javíthatóságot helyezi előtérbe, szemben az európai nyergesvontatókkal, ahol a fogyasztás-optimalizálás és az aerodinamikai hatékonyság már hangsúlyosabb szerepet kap.
Összehasonlítva európai társaikkal a vontatók és félpótkocsik jelentősen eltérnek, aminek  oka elsősorban a szabályozási környezetben, az úthálózat jellegében, valamint a fuvarozási filozófiában keresendő. Az Egyesült Államokban már a 20. század közepétől a távolsági, nagy volumenű árufuvarozás volt a meghatározó, ami hosszú, nagy terhelhetőségű szerelvényeket igényelt. Ezt támogatta, hogy az amerikai közlekedési szabályozás hosszú ideig nem a teljes szerelvény hosszát, hanem a pótkocsi hosszát korlátozta (tipikusan 53 láb, azaz ~16 méter). Így a nyergesvontató mérete nem befolyásolta a hasznos rakfelületet, ami lehetővé tette a hosszú tengelytávú, csőrös („conventional”) nyergesek használatát. Európában ezzel szemben a jogszabályok a teljes szerelvény hosszát maximalizálták (16,5 méter), ezért minden centiméter számított a raktér javára, ami a motor és a fülke előretolásához, azaz a COE (cab-over-engine) típusú nyergesek elterjedéséhez vezetett.
Az infrastrukturális különbségek is döntőek voltak. Az USA-ban a széles sugárutak, ipari parkok és tágas parkolóhelyek nem korlátozták a nagyobb fordulókörű, hosszabb járműveket. Európában viszont a történelmi városmagok, szűk utcák és szoros körforgalmak miatt a rövid tengelytáv és a jó manőverezhetőség alapkövetelmény volt. Míg az amerikai hosszú orrú nyergesek 6×4-es hajtásképlet mellett is nagy fordulókörrel rendelkeznek, addig az európai rövid COE nyergesekkel kis területen is lehet fordulni, rakodni.
A fuvarozási filozófia szintén eltérő: az USA-ban a „point-to-point” rendszer a jellemző, vagyis a rakományt egyetlen fuvarral, több ezer kilométerre is elviszik, gyakran több napos utakon. Ezért a komfortos sleeper cab kialakítás vált alapértelmezetté, nagy belső térrel, ággyal, hűtővel és akár főzőegységgel is. Európában a fuvarok többsége regionális vagy középtávú, gyakori átrakodással (hub-and-spoke rendszer), így a nappali fülkék vagy kisebb alvófülkék dominálnak, plusz a manőverezhetőség és az tüzelőanyag-fogyasztás fontosabb, mint a hosszú távú kényelem.

Motorok és  bevált mérettartományok

Az amerikai kamionmotorok fejlődése az 1930-as évektől napjainkig motormérnöki szempontból jól követhető, és bár a technológia ugrásszerűen fejlődött, több alapvető geometriai és szerkezeti paraméter máig szinte változatlan maradt. Az 1930-as években, a Cummins HB600 és a Detroit Diesel 71 Series megjelenésekor a kamionmotorok már soros hathengeres vagy V-elrendezésű dízelmotorok voltak, 150–200 lóerő teljesítménnyel és 700–1000 Nm nyomatékkal. A hosszúlöketű kialakítás – például a HB600 130 mm-es furata és 152 mm-es löketmérete – ekkor rögzült, és alapvetően meghatározta az amerikai dízelmotorok alacsony fordulaton nagy nyomaték karakterét.

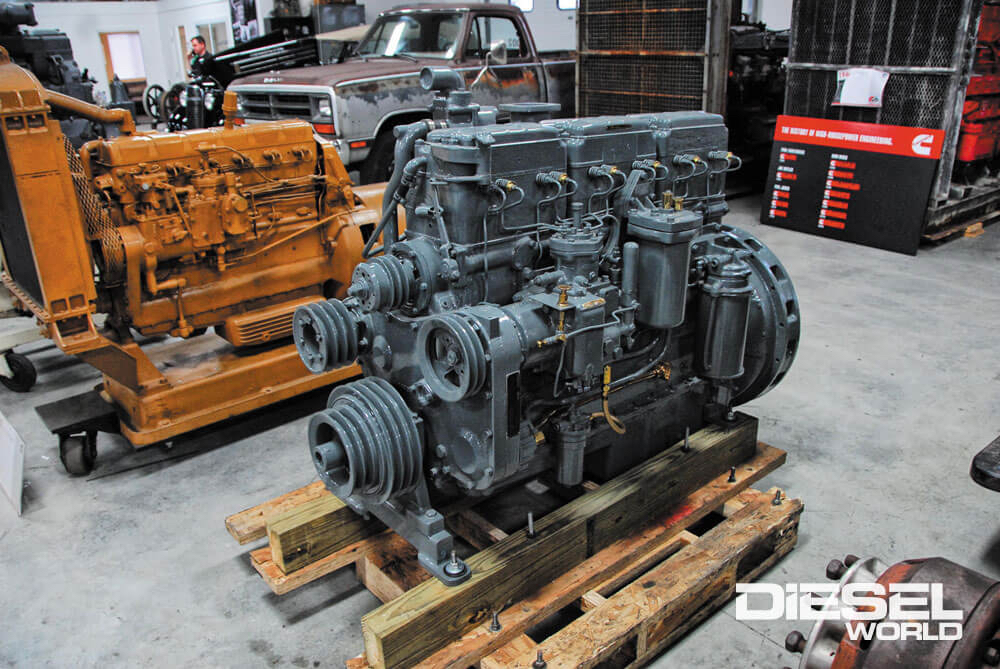

Cummins HB600

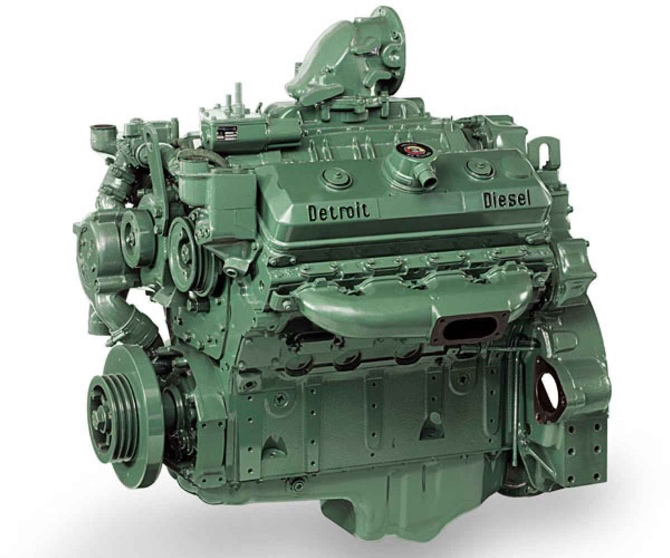

Detroit Diesel 71 Series

Oka, hogy az 1930-as években az amerikai gyártók még alacsony fajlagos teljesítményű motorokat készítettek. nagy nyomatékhoz nagy lökettérfogatra volt szükség, amit a hosszúlöketű kialakítás egyszerűbben biztosított.
A hosszú furat–löket arány ráadásul kompatibilis maradt a régi szerszámgépekkel és öntési technológiákkal, így a gyártás gazdaságos volt. Különösen az 1930–1970-es években, amikor a dízelmotor-gyártás hagyományos nehézipari szerszámgépekre és öntési technológiákra épült, a hengerblokkok megmunkálásához használt nagy teljesítményű vízszintes hengerfúró és hosszlyuk-fúró gépek - például a Giddings & Lewis és a Lucas Precision gyártmányai, kifejezetten 5–7 hüvelykes - (125–175 mm) furatméretekre voltak optimalizálva, így gazdaságosabb volt a meglévő gépparkhoz igazodni, mint új gépeket beszerezni. Ugyanez igaz volt a főtengelyek gyártására használt hidraulikus és mechanikus főtengely-esztergákra is, amelyek 90–120 mm-es főcsapágy-átmérő tartományra készültek, ezért a gyártók – például a Cummins és a Detroit Diesel – a már bevált mérettartományt vitték tovább. A hengerfejek megmunkálását végző marógépek és szelepfészek-marók, mint a Rottler és a Winona Van Norman típusok, szintén a standard furatméretekhez illeszkedtek, ami miatt a motorblokkok jelentős áttervezése új szerszámkészletek és sablonok gyártását igényelte volna, ez pedig drága és időigényes lett volna. Az öntési technológiában a Cummins és a Detroit Diesel gyáraiban évtizedeken át használt öntőformák és magminták (core boxok) kis módosítással újrahasznosíthatók maradtak, ha a furatméretet és a furat-löket arányt csak minimálisan változtatták. A dugattyúgyártásban szintén jelentős volt a kompatibilitás: a TRW és a Sealed Power dugattyúgyártó gépsorai a 130–140 mm körüli furatátmérőkhöz voltak optimalizálva, így a gyártók ragaszkodtak ehhez a mérettartományhoz. Mindez összességében azt eredményezte, hogy a hosszú furat–löket arány fenntartása gazdaságosabb volt, hiszen nem igényelt új szerszámparkot, a pótalkatrészek (például hajtórúd, dugattyú) kompatibilitása is megmaradt, és ugyanazon üzemekben párhuzamosan lehetett gyártani a régi és az új motorgenerációkat.

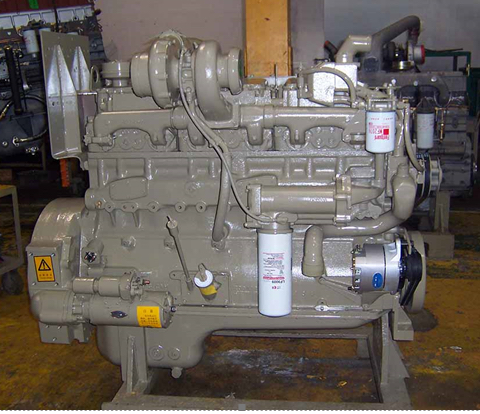

Cummins NT855

Az 1960–1980-as években a Cummins NT855, a Caterpillar 3406 és a Detroit Diesel 92 Series jelentették a csúcskategóriát, 250–400 LE (≈280–300 kW) teljesítménnyel, 1 200–1 800 Nm nyomatékkal és 137–140 mm × 152–165 mm furat–löket aránnyal. Ekkor vezették be széles körben a turbófeltöltést – tipikusan egylépcsős, utánhűtött rendszerekkel – és a precízebb mechanikus befecskendezést (PT adagolók, pump-line-nozzle megoldások). A motorblokkok, a főtengelyek és a hajtórudak masszív, hosszú élettartamra tervezett felépítése azonban változatlan maradt: a főcsapágyak jellemzően 100–115 mm átmérőjűek, a hajtókarok 270–300 mm hosszúak voltak, csökkentve a dugattyú oldalirányú terhelését.

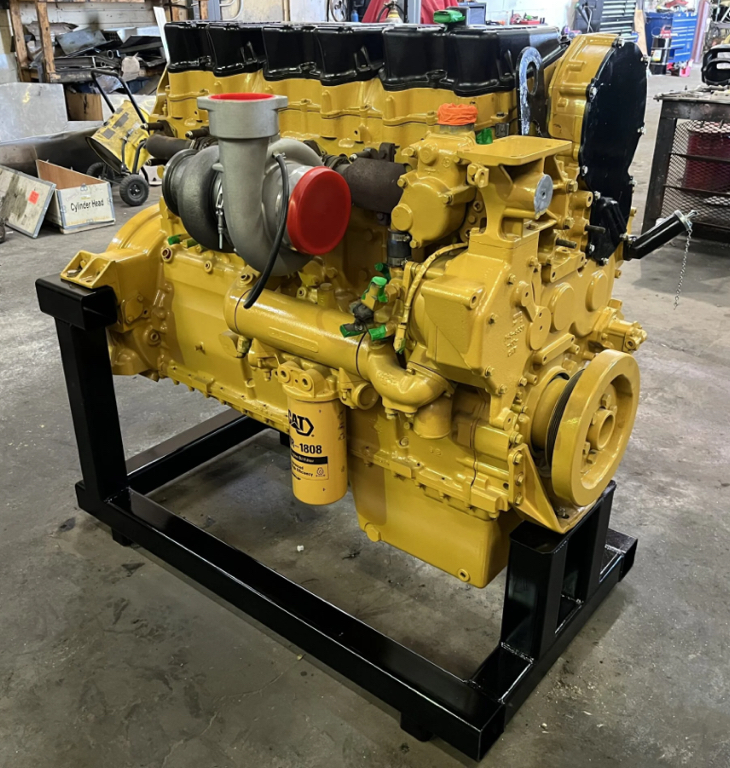

Caterpillar 3406

Az 1990-es években a Cummins N14 és a Detroit Diesel Series 60 elektronikus vezérlésű rendszerei hozták meg az áttörést, 350–500 LE teljesítményt és 1 800–2 200 Nm nyomatékot biztosítva, miközben a blokkgeometria, a furat–löket arány és a fő mechanikai méretek lényegében változatlanok maradtak az előző évtizedekhez képest. A Detroit Diesel ekkor vezette be a DDEC elektronikus vezérlést, míg a Cummins továbbra is a javíthatóságot és moduláris kialakítást tartotta szem előtt.

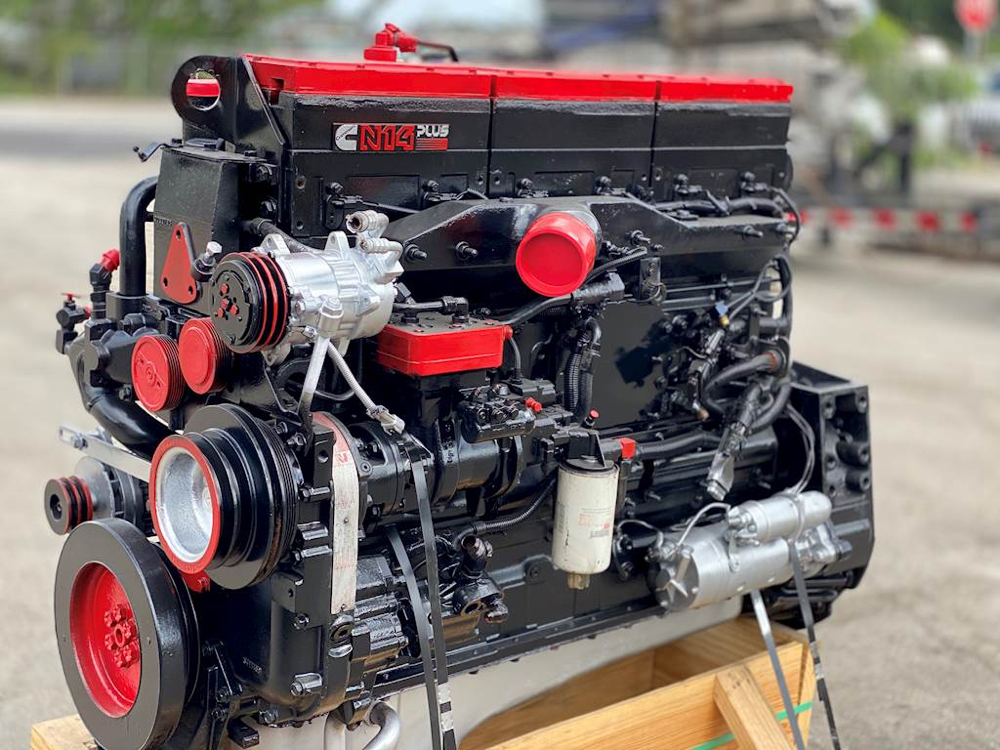

Cummins N14

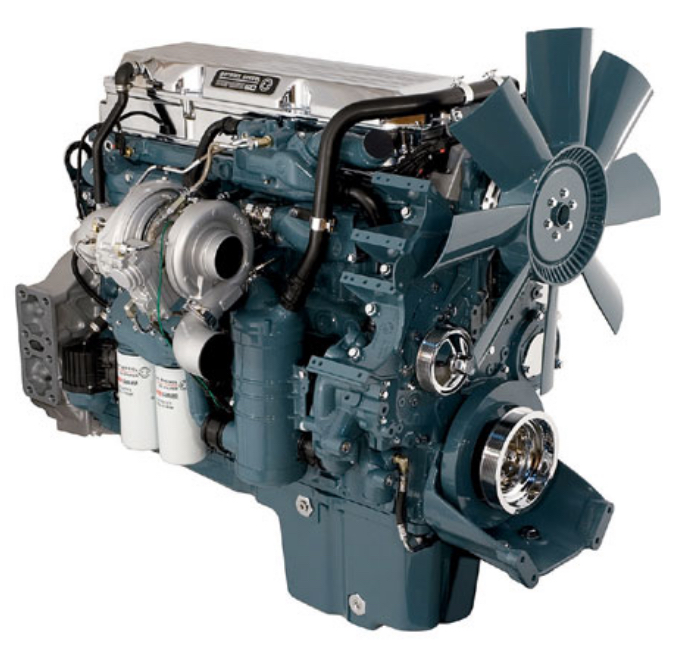

Detroit Diesel Series 60

A 2000-es évektől a Cummins ISX/X15, a Detroit DD15 és a PACCAR MX 13 képviselik a csúcstechnológiát, 400–600 LE és 2 500–3 050 Nm nyomatékkal, SCR, EGR, DPF és VGT turbófeltöltő alkalmazásával. Mégis, például a Cummins X15 137 mm-es furata és 169 mm-es lökete szinte közvetlen rokona a korábbi NT855 és HB600 méreteinek. A DD15 esetében a furat 139 mm, a löket 163 mm, miközben a főcsapágyak továbbra is 100–115 mm átmérőjűek, a hajtókarok 270–310 mm hosszúak, és a motorok maximális nyomatékukat 1 000–1 800 rpm tartományban adják le.
A szívóoldal közös jellemzője a túlméretezett – alacsoncs légellenállású - szívórendszer és a masszív turbófeltöltő. A Detroit Diesel 71 és 92 sorozat még egyszerűbb axiális turbókat vagy Roots-féle mechanikus feltöltőket alkalmazott a kétütemű motorokhoz, míg a modern motorok, mint a DD15, X15 és MX 13, változó geometriájú turbófeltöltőkkel és többlépcsős intercooler–aftercooler rendszerekkel dolgoznak, kifejezetten alacsony fordulatszámú nyomatékleadásra optimalizálva. Amerikai sajátosság a kétlépcsős, nagy kapacitású levegőszűrés, amely hosszú távú, poros környezetben történő üzemeltetéshez készült.

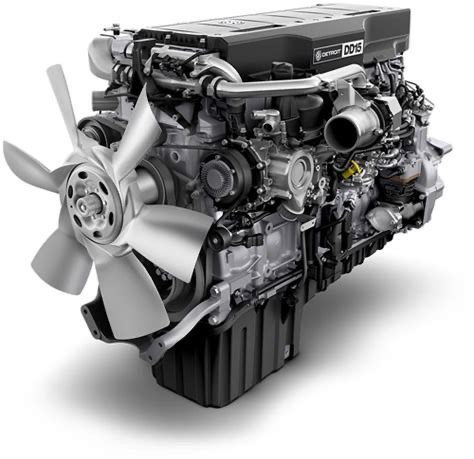

Detroit DD15

A légnyelés mértéke is jól mutatja a nagy áteresztőképességű kialakítást: például a Cummins NT855 hűtőrendszere 7,6 m³/s légáramlást igényel, míg egy modern Cummins X15-nél a volumetrikus hatásfok mellett 300–400 m³/h szívótérfogat-felvétel is jellemző hengerenként, ami az alacsony fordulatszámú, nagy nyomatékú karakter alapja.
A tüzelőanyag-befecskendező rendszer nagy nyomású és könnyen javítható. A Cummins N14 és a Cat 3406 mechanikus PT és PLN adagoló-rendszereket alkalmazott, amelyek terepen is állíthatók voltak. A modern motorok – X15, DD15, MX 13 – már 30–38 000 psi (2 000+ bar) nyomású common-rail rendszerekkel dolgoznak, de a moduláris injektorok gyors cserélhetősége továbbra is alapelv.

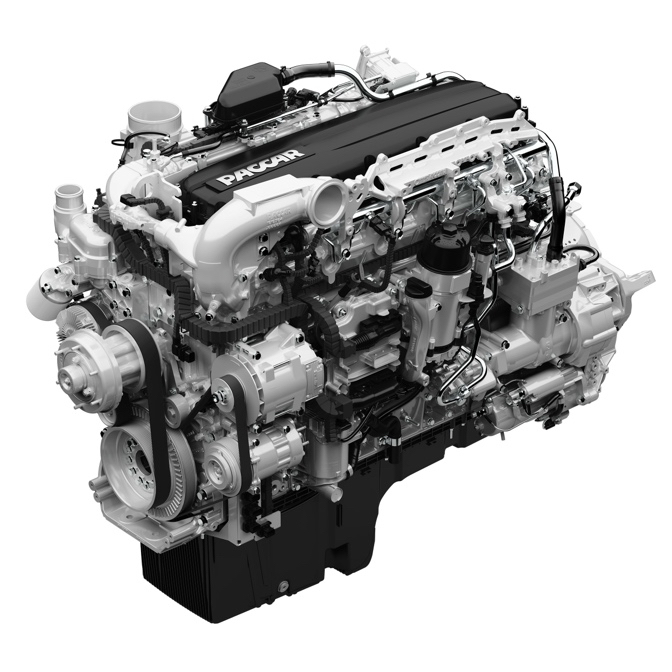

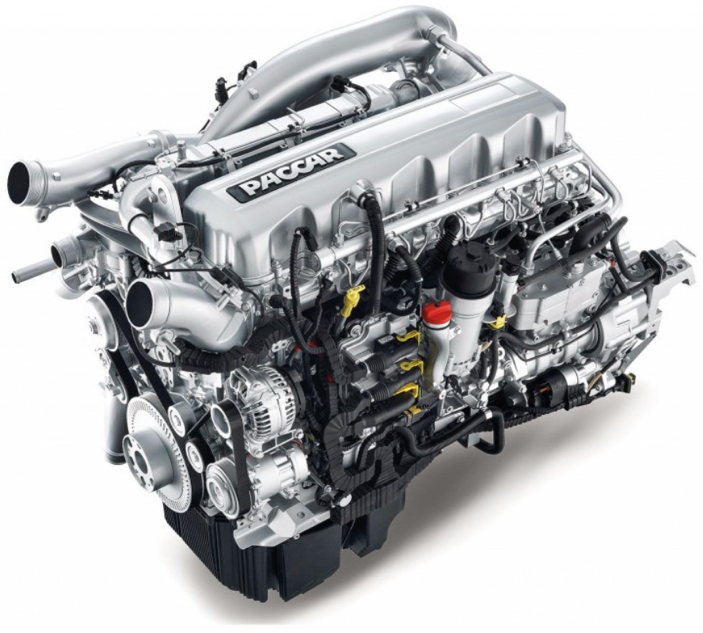

Paccar MX-13 változatok

A kenés, olajzás az amerikai motorokban általánosan nagy olajtérfogattal (30–50 liter) és dupla szűrőkörrel dolgozik, lehetővé téve a 10–12 órás folyamatos üzemet. Az alacsony fordulatszám és hosszúlöketű kialakítás csökkenti az olajhabzást, vastagabb kenőfilmet biztosítva. A forgattyús mechanizmus minden esetben túlméretezett, a főtengelyek és hajtórudak kovácsolt acélból készülnek, a modern blokkoknál pedig kompakt grafitvas (CGI) alkalmazása vált jellemzővé.
A kipufogórendszerek a régi motoroknál vastag falú, alacsony ellenállású csövezéssel épültek, ahol a tartósság volt az elsődleges szempont. A modern rendszerek SCR, EGR és DPF modulokat integrálnak, de az áramlási ellenállás minimalizálása továbbra is prioritás a nyomatékgörbe megőrzése érdekében.
A segédberendezések elrendezése tipikusan amerikai: az oldalsó elhelyezés lehetővé teszi az elölről és felülről történő gyors hozzáférést, csökkentve a szervizidőt. A Cummins és Detroit motorok moduláris felépítése pedig akár terepen is gyors alkatrészcserét biztosít – legyen szó injektorról, turbóról vagy kompresszorról.

Járműspecifikációk: voltak nem csőrösök is!

Igen, a Kennworth K100 modellről beszélünk. És oka egészen más, mint elsőre gondolnánk. Az 1960–1980-as évek amerikai hosszkorlátozási szabályozása – különösen a keleti parti államokban – alapvetően meghatározta a nyergesvontatók konstrukcióját, és közvetlenül vezetett a cab-over-engine (COE) típusok, például a Kenworth K100 és a Peterbilt 352 elterjedéséhez. A járműkonstruktőri szemlélet egyértelműen szabályozás-vezérelt optimalizációra épült: a cél a teljes szerelvény jogszabályban rögzített maximális hossza mellett a lehető legnagyobb rakfelület biztosítása volt. A motor és a fülke egységét előretolták, közvetlenül a kormányzott első tengely fölé helyezve, így a csőrös, hosszú orrú kialakítással szemben 1,5–2 méterrel hosszabb rakfelületet lehetett nyerni azonos összhossz mellett. A konstrukció ezzel nemcsak a raktérarányt javította, hanem előnyösen befolyásolta a tengelyterhelés-eloszlást is, mivel a hajtáslánc tömege közelebb került az első tengelyhez, csökkentve a hátsó tengelyek túlterhelésének kockázatát.

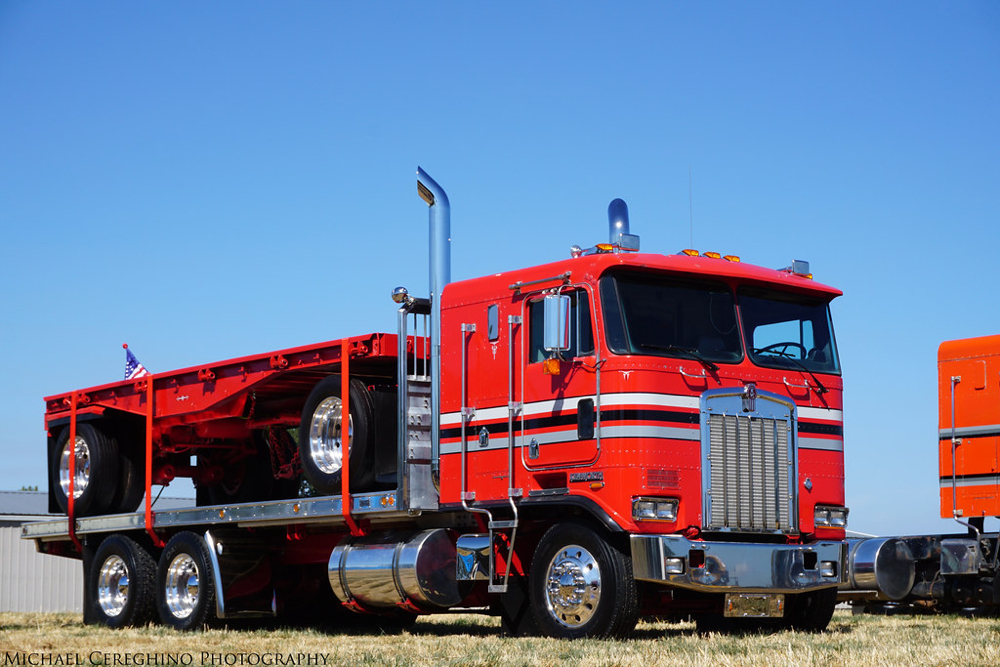

Kennworth K100

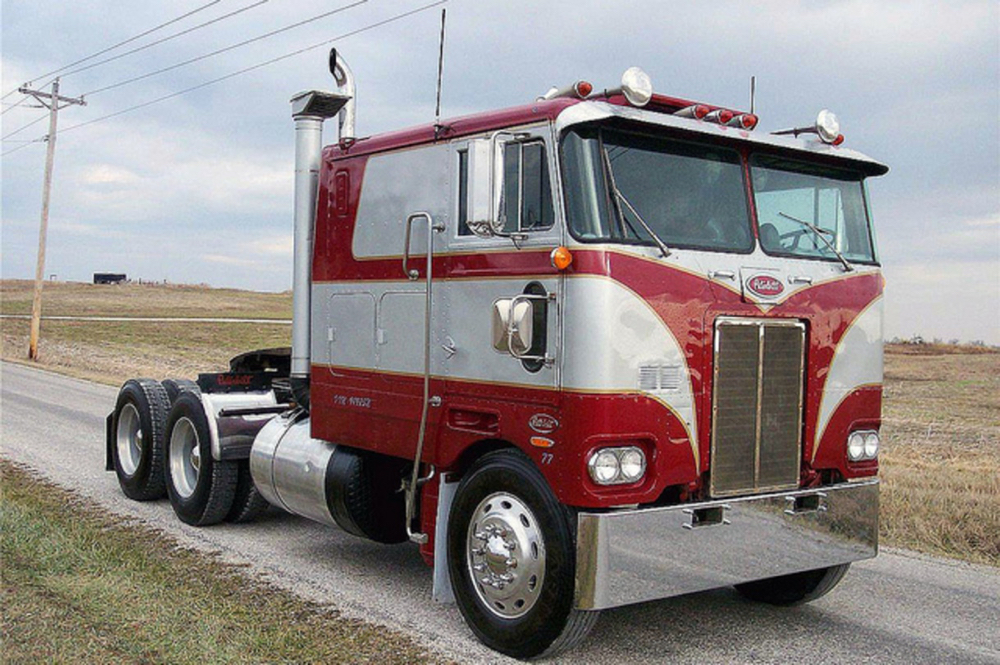

Peterbilt 352

A COE-k rövidebb tengelytávja javította a fordulékonyságot, ami a zsúfolt kikötőkben és városi rakodóterületeken kritikus előnyt jelentett. Ugyanakkor a motor elhelyezése a fülke alatt jelentős hűtési és karbantarthatósági kompromisszumokat okozott: a kompakt motortér miatt nagy statikus nyomású ventilátorokat, optimalizált légcsatornákat kellett alkalmazni, a fülke dönthetősége pedig bonyolult, flexibilis csatlakozású HVAC- és elektromos rendszereket igényelt. A vezető közvetlenül a motor fölött ült, így az NVH (Noise, Vibration, Harshness) jellemzők rosszabbak voltak, amit nagyméretű fülkefelfüggesztésekkel és fokozott zajszigeteléssel próbáltak kompenzálni. A COE tehát kifejezetten a szabályozási kényszer szülte megoldás volt: a tervezés fókusza nem a komfort vagy az aerodinamika, hanem a cargo-to-total-length arány maximalizálása volt, amely 10–15%-kal nagyobb rakfelületet tett lehetővé a csőrös modellekhez képest, áraként azonban a bonyolultabb karbantarthatóság és a vezetői komfort csökkenése állt.

És végül: a kulturális hatás
Klasszikus modellek és kultúrtörténet – a kamionok helye a popkultúrában

A kamionok az 1970-es és 1980-as években nemcsak a teherszállítás szimbólumai voltak az Egyesült Államokban, hanem a popkultúra meghatározó ikonjai is. A COE és csőrös nyergesvontatók a szabadság, a lázadás és az amerikai útmenti életérzés szimbólumaivá váltak, amit a filmek és zenék kultikus státuszba emeltek. A "Convoy" (1978) című film például egy egész generáció számára tette romantikussá a kamionos életet: a filmben szereplő Mack RS700L „Rubber Duck” becenévvel ma is ikonikusnak számít. Hasonló kultuszt teremtett a "Smokey and the Bandit" (1977), amelyben a Pontiac Trans Am mellett a kamionos párosítás szintén kiemelt szerepet kapott, megerősítve a „lázadó kamionos” archetípusát.
A korszak ikonikus modelljei közé tartozik a Freightliner FLD sorozat, amely a maga idejében modern aerodinamikai elemekkel, de klasszikus csőrös formával szolgált, és évtizedeken át a fuvarozói szektor egyik etalonja maradt. A Western Star a masszív, kézi munkával szerelt, nagy megbízhatóságú kamionjaival vált a „blue-collar” munkásosztály kedvencévé, miközben megőrizte a klasszikus amerikai esztétikát.

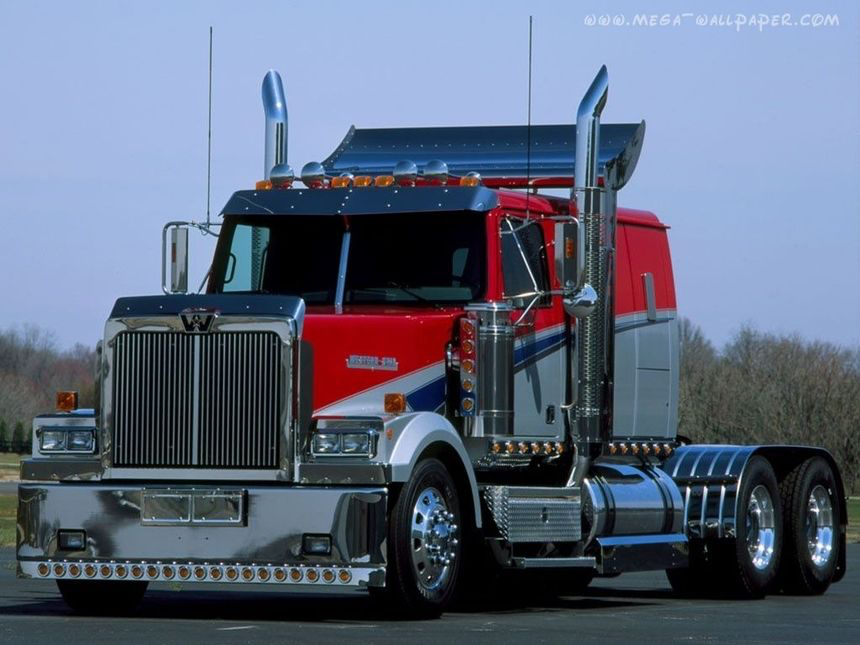

Western Star 4900

A Mack RS sorozat, különösen a már említett RS700L, a megbízhatóság mellett a Mack Bulldog emblémával egyfajta „kemény munkás” imázst sugárzott, amely a Mack márkát máig a legikonikusabb amerikai kamiongyártók közé emeli.
Ezek a modellek nemcsak közlekedési eszközök voltak, hanem kultikus tárgyakká váltak, amelyek a szabadságot, a végtelen amerikai országutakat és a kamionos közösség összetartását szimbolizálták. A klasszikus Freightliner, Western Star és Mack modellek így a technikatörténet mellett a popkultúra részévé is váltak, hozzájárulva ahhoz, hogy a kamionos életforma az amerikai identitás egyik különleges szegmense legyen.

Végezetül, egy kis motorhang és egy kis zene:

Forrás:intrans.iastate.edu/news/origins-of-the-semi-trailer-truck,trailer-bodybuilders.com, kenworth.com, dafcomponens.com, cummins.com, freightwaves.com
