50 éves. A beceneve lambdaszonda

A becenév sokszor pozitív töltetű a megnevezettre és az anyakönyvezett névnél közismertebb és sokkal népszerűbb. Az 50. születésnapját 2026-ban ünneplő lambdaszondáról van szó, melyet keresztlevelében nem így említenek, de sokan csak becenevén ismerik.

Szakmailag helyesen a neve: oxigén-érzékelő.

Az angol szaknyelvben (mi más számítana) a szülőhazában, Németországban lambdaszondának hívott érzékelő leggyakoribb megnevezése: Oxygen sensor (oxigénszenzor), illetve rövidített formája O₂ sensor; ha a szonda ún. szélessávú, akkor UEGO sensor.

Miért becézik lambdaszondának?

A lambda szó a német szakirodalomban, a motor keverékképzésében a légviszonytényezőt jelenti. A magyar nyelvben nem!

Mi köze van ehhez egy szondának vagy szenzornak a légviszonytényezőhöz? (Helyesebb a szonda név, mert egy közegbe, a kipufogógázba nyúlik be és onnan szerez információt, esetünkben feszültséget!)

Közvetlenül semmi!

A szonda által mért oxigén-koncentráció nem azonosít pontosan légviszony értéket.

A lambda (λ) definíció szerint:

A szonda a kipufogógázban lévő oxigén koncentrációját méri és követni is tudja a gyors változását is. Az oxigén koncentráció a dús és a szegény keverék határán, azaz a sztöchiometrikus keverékösszetétel közvetlen környezetében, előtte és utána jelentősen megváltozik. Ez az egyensúlyváltás rendkívül érzékeny λ = 1 körül, ezért a kipufogógáz oxigén-résznyomása több nagyságrendet változhat nagyon kis lambdaeltérésre.

A cirkónium-dioxidos szonda a Nernst-egyenlet szerint működik:

Walther Hermann Nernst (1864–1941) német fizikus és fizikai kémikus volt, akinek munkássága alapvetően meghatározta a modern elektrokémiát és termodinamikát.

Az ő elektrokémiai elmélete nélkül a cirkónium-dioxidos oxigénszenzor működését sem lehetne leírni vagy megtervezni. Ezért amikor egy keskenysávú lambdaszondát „Nernst-cellának” neveznek, az közvetlen tisztelgés Walther Nernst munkássága előtt.

A logaritmus miatt, amikor a kipufogó oxigén-résznyomása λ = 1 körül akár ezerszeres vagy tízezres nagyságrendben változik, a szonda feszültsége nagyon gyorsan átugrik az alacsony és magas érték között.

Tehát a meredekség elsődleges oka nem maga a szonda, hanem az, hogy a kipufogógáz maradék oxigén-koncentrációja a sztöchiometrikus pont környezetében kémiai okokból rendkívül nemlineárisan változik. A szonda ezt a már eleve nagyon meredek változást alakítja elektromos jellé.

A jelleggörbéje nagyon meredek, ugrásszerű λ = 1 körül.

Tipikus szondafeszültség értékek:

• ~0,1 V → szegény keverék,
• ~0,9 V → dús keverék.

Ezért a szonda nem tudja pontosan megmondani, hogy λ = 0,95 vagy λ = 0,85, de azt rendkívül jól érzékeli, hogy a keverék a sztöchiometrikus pont melyik oldalán van.

Az ECU folyamatosan:

1. kissé dúsít,
2. figyeli a szonda jelét,
3. ha dús lett → szegényít,
4. ha szegény lett → dúsít.

Így a keverék folyamatosan λ = 1 körül ingadozik. A katalizátor számára ez ideális.

A magyarázatot korábbról kellett volna kezdeni. A történet eleje a környezetvédelemre vezethető vissza, akkorra, amikor a benzinmotorok CO, HC és NO_x szennyezőanyag kibocsátás csökkentéséért tenni kellett valamit főleg az USA-ban, de ez a feladat hamar jelentkezett Európában is. Nem részletezem, a lényeg az, hogy kitaláltak a kémikusok egy olyan katalizátor kombinációt, mely egy katalizátor ágyon tudta a CO és HC komponenseket oxidálni és a nitrogénoxidokat redukálni. Ennek is már több, mint ötven éve van.

Abban az esetben tudja a katalizátor mindhárom komponenst egyszerre semlegesíteni, ha a motorba belépő keverék összetételi aránya elméletei (sztöchiometrikus).

Itt csatlakozik össze a két jelentős találmány: azért, hogy a 3-komponense ható katalizátor optimálisan működhessen, kell a lambdaszonda.

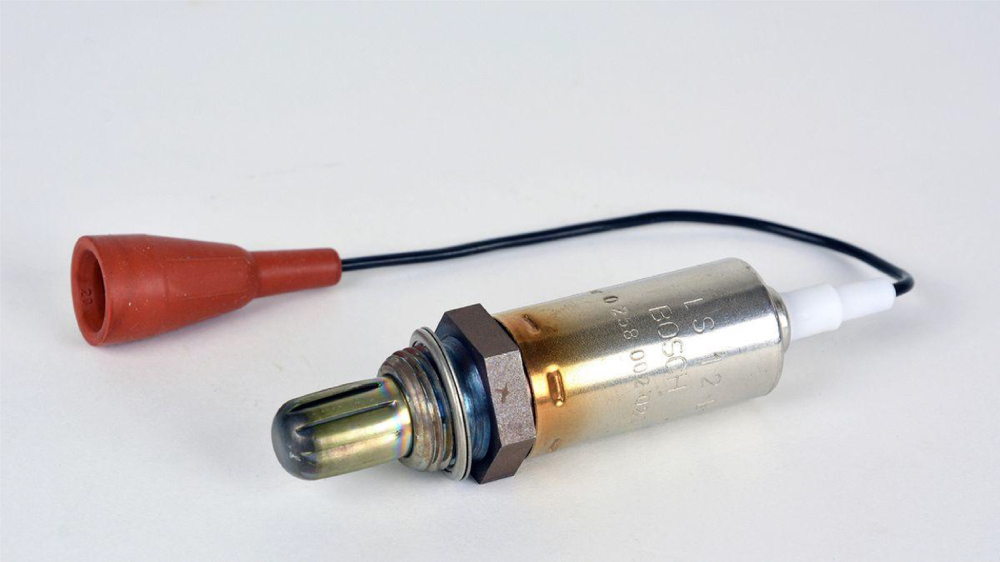

Az első Bosch lambda szonda

A rendelkezésre álló Bosch-történeti források szerint a lambdaszonda egy nagy kutató-fejlesztő csapat munkájának eredménye volt. A fejlesztés 1969 körül indult a Bosch kutatórészlegén, miután az amerikai emissziós előírások jelentősen szigorodtak. A cél egy olyan érzékelő létrehozása volt, amely folyamatosan méri a kipufogógáz oxigéntartalmát, és lehetővé teszi a λ=1 körüli keverékszabályozást.

A fejlesztés alapját egy Boschon belül már az 1960-as évek elején használt cirkónium-dioxidos elektrokémiai oxigénmérő cella adta.

A Bosch 1976-ban vezette be a világ első sorozatgyártású lambda szondáját.

Elsőként az amerikai piacra szánt:

• Volvo,
• Mercedes-Benz,
• Volkswagen

modellekben alkalmazták.

A szonda alapja egy cirkónium-dioxid (ZrO₂) kerámiaelem, amely nagy hőmérsékleten oxigénion-vezetővé válik. A mérési elv a Nernst-cellán alapul:

A külső levegő és a kipufogógáz oxigénkoncentráció-különbsége elektromos feszültséget hoz létre. Jellemző kimenő jel érték:

• szegény keverék: ~0,1 V
• dús keverék: ~0,9 V

A fejlesztés főbb állomásai

Fűtött lambda szonda (1980-as évek)

A beépített fűtőelem:

• gyorsabb üzemkész állapotot biztosít,
• csökkenti a hidegindítási emissziót,
• javítja a szabályozás pontosságát.

Planáris érzékelőtechnológia

Előnyei:

• kisebb méret,
• gyorsabb reakcióidő,
• alacsonyabb energiaigény,
• nagyobb tartósság.

Szélessávú (Wideband) lambda szonda

A hagyományos szonda csak azt jelzi, hogy a keverék a λ=1 környezetében van

A szélessávú szonda:

• pontos lambdaértéket mér,
• λ=0,7– ∞ tartományban használható,
• nélkülözhetetlen:
  • közvetlen befecskendezésű motoroknál,
  • turbómotoroknál,
  • hibrid hajtásoknál,
  • részecskeszűrős benzinmotoroknál.

Napjainkban gyakorlatilag minden modern benzinmotor több lambda szondával működik:

• katalizátor előtti szabályozó szonda,
• katalizátor utáni diagnosztikai szonda.

Az 1976-ban bemutatott Bosch lambda szonda nem csupán egy új érzékelő volt, hanem a modern motormenedzsment egyik alapköve. Az elmúlt 50 évben lehetővé tette a három komponensr ható katalizátor hatékony működését, jelentősen csökkentette a károsanyag-kibocsátást, és ma is nélkülözhetetlen eleme a korszerű hajtásláncoknak."

Az 1976-ban a Bosch által kifejlesztett lambda szonda technológiai mérföldkövet jelentett az autóiparban, és mára nélkülözhetetlen alkatrészévé vált a benzin- és dízelmotoroknak egyaránt.

A vállalat eddig világszerte mintegy 1,7 milliárd lambda szondát gyártott, amelyek jelentősen hozzájárulnak a belső égésű motorok hatékonyabb égési folyamatához.

A sorozatgyártástól a független utángyártott piacig

A Bosch több évtizedes tapasztalatának és fejlesztési kompetenciájának köszönhetően az eredeti gyári beszállítók (OE) között a lambda szondák vezető gyártói közé tartozik. Ez a pozíció az utángyártott alkatrészpiacon is meghatározó szerepet biztosít a vállalat számára. A Bosch lambda szonda kínálata Európában mintegy 1000 cikkszámból áll, és a járműállomány körülbelül 70 százalékát lefedi. A javítóipar számára kínált valamennyi lambda szonda szigorú minőségbiztosítási és jóváhagyási folyamatokon megy keresztül, és ugyanazoknak a követelményeknek felel meg, mint a sorozatgyártásban alkalmazott alkatrészek.

A Bosch szakértelme a kipufogógáz-érzékelők területén jóval túlmutat a lambda szondákon. A vállalat műhelypartnerei számára részecskeszűrő-szenzorokat, nitrogén-oxid (NOx) érzékelőket és kipufogógáz-hőmérséklet-érzékelőket is kínál. Ezek a szenzorok alapvető fontosságúak a korszerű emissziós előírások teljesítésében. Az ügyfelek számára jelentős előnyt jelent, hogy valamennyi releváns kipufogógáz-szenzor egyetlen forrásból szerezhető be. Ez egyszerűsíti a beszerzést, elősegíti a rendszerek kompatibilitását és garantálja a magas minőséget.

A lambda szonda sikertörténete ma már messze túlmutat a személygépkocsi-alkalmazásokon. A precíz mérési technológia megtalálható tehergépjárművekben, motorkerékpárokban, korszerű fűtési rendszerekben, sőt a Bosch „PerfectBake” sütőiben is, ahol az optimális sütési eredmény elérését támogatja. A Bosch lambda szondája az elmúlt öt évtized során a motorvezérlés és a károsanyag-kibocsátás csökkentésének egyik legfontosabb technológiájává vált. Fejlődése jól példázza, miként válhat egy innovatív mérnöki megoldás globális iparági szabvánnyá, amely ma is meghatározó szerepet tölt be a fenntarthatóbb közlekedés és az energiahatékony rendszerek fejlesztésében.

Bosch sajtóanyagot is felhasználva írta: dr. Nagyszokolyai Iván
